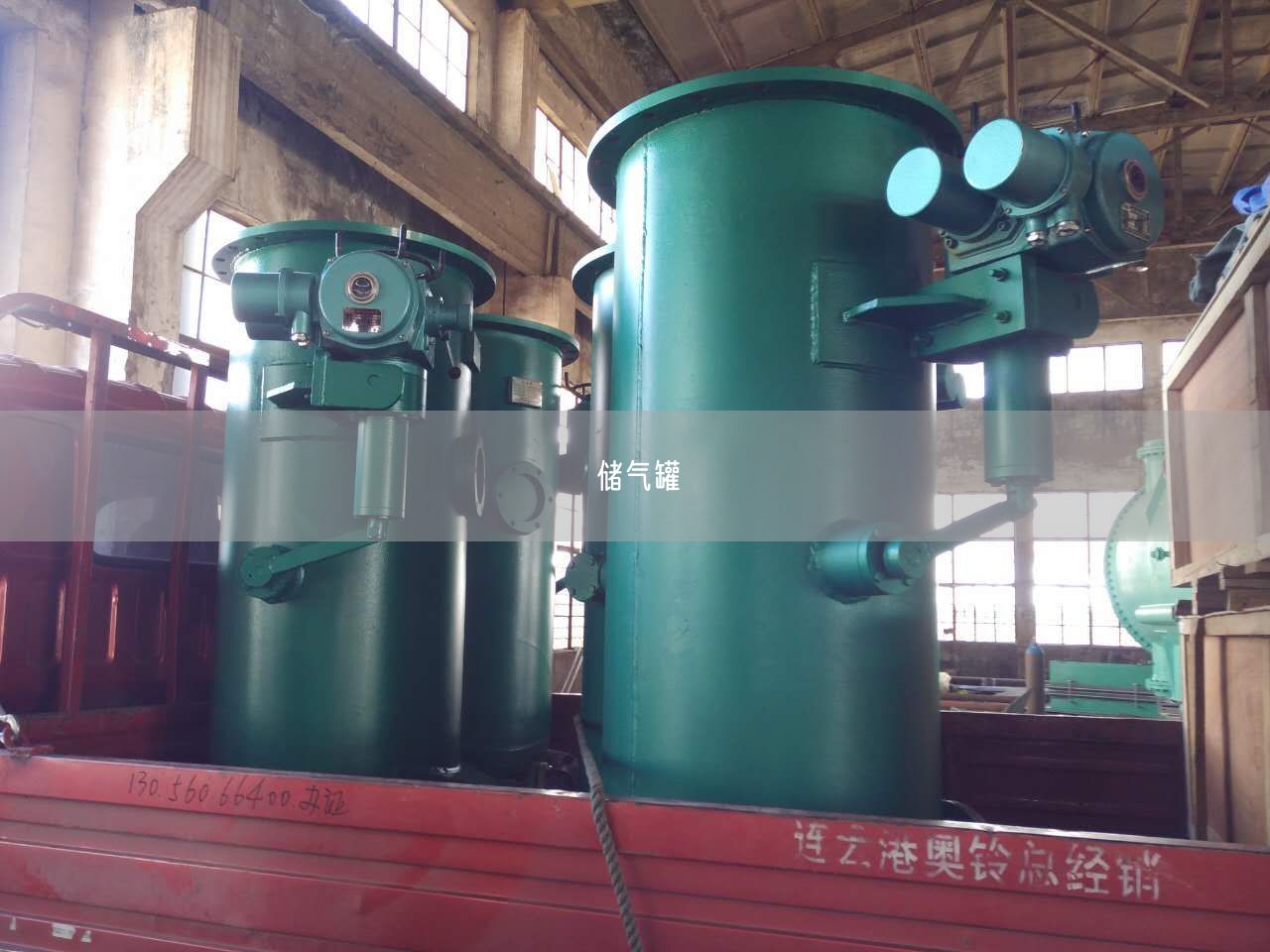

储气罐

势

储气罐储存压力容器（代号C，其球罐代号B）要用于储存,盛装气体,液体,液化气体等介质的压力容器,如各种形式储罐.制造低压储气罐,压储气罐,压储气罐,不锈钢储气罐等各种储气罐,储气罐能存储量的气量,且输出空气压力比较平稳,同时能降低气路的温度，除去部分水,灰尘,杂质. 储气罐设计与施工 储气罐的要荷载是内部气体压力、风荷载及地震作用。在风荷载应考虑风振系数。压球形罐的风荷载体型系数般可取0.30～0.35。湿式罐的水平地震作用包括水槽和各塔节自所产生的地震力，以及水槽内的水因振动所引起的动水压力。干式罐的水平地震作用包括筒身自和活塞量所产生的地震力。计算雪荷载时要考虑雪在罐的局部堆积所引起的偏心力矩。 在各种荷载和内压作用下，罐的外壳壁板及板按薄壳结矩理论分析其内力。低压储气罐的壁板和板厚度般并不由强度决，而是由造和防腐要求决。导柱式储气罐的导柱架承受由导轮来的塔节上的风力和水平地震力，可按平面桁架分析方法将导轮压力分解到各个平面，求出其杆件内力。螺旋导轨式储气罐塔节上的内立柱、上下圈板和导轨空间框架，承受导轮来的风荷载和地震力的水平分力。干式储气罐的筒体在风荷载、水平地震力和内压作用下要验算其局部和整体稳。球形罐在内压作用下抗拉能力较强，但在负压下其稳很差，因此需要规低遥遥压力，以在气温下降而内压随之下降时不致出现负压。 制作低压储气罐时，将罐体分为若干部件在加工厂内预制，然后进行现场总安装，这样可减少现场安装焊缝。从部件放样、制作，到总体安装各个阶都要严格查，以后整体的确度。安装干式罐的罐体时，铺焊底板，在底板上装活塞，并在活塞上面支桁架，铺焊板。同时，安罐体下壁板和柱。然后向活塞下面鼓风使其升起，利用活塞作为施工平台来安装上部各的壁板。逐抬升活塞，逐安装立柱和壁板，待达到设计度以后，将罐桁架与部立柱固,然后放下活塞,部安装即告完。容积较的压储气罐可用预压制的分块壳板，在现场焊接而。在焊接后，部焊缝需进行查。

工作原理

储气罐在城市供燃气工程用于储存燃气的容器结。容器的作用见储气罐，它也用于石油、化工和冶金等工业。按储气压力不同分为低压和压两类，者按造又有湿式和干式之分。

湿式储气罐

下部为水槽，上部有若干个由钢板焊的可升降的套筒形塔节。塔节随储气量的改变而 升降。塔节之间设有水封，以塔节之间的连接和封。塔节的升降方式有导柱式和螺旋导轨式两种。导柱式储气罐在水槽四周设置由导柱、交叉腹杆和环形梁等的具有相当刚度的导柱架。安装在塔节上端的导轮沿导柱上下滑行（图1）。螺旋导轨式储气罐在塔节外壁焊有坡角为45°的螺旋形导轨，各塔节上端的导轮能沿导轨作旋转运动而升降。 水槽可用钢板制作，也可用预制或现灌的预应力凝土建造。由于水槽内水的量，当建造在不良地基上时，为防止罐体沉降量过可采用桩基，或将水槽设计环形，以减小水量。此外，还可将水槽建造在地下，这样既可减少沉降量又可降低罐体的总度。

干式储气罐

罐体是用钢板焊接的直立圆筒，内部装有活塞，活塞以下储存气体。活塞随储气量少而升降。活塞的周边安装封机，以防止储存气体的外逸。活塞面上放置块，以得所要求的储气压力。干式储气罐的封方式有油液封式、油脂封式和柔膜封式。 ①油液封式储气罐。筒身和活塞的横断面为正边形。边形的角上设有工字形立柱。壁板、板和活塞底板都由5～6毫米厚的钢板压制的槽形件，具有的抗弯强度和刚度。活塞上部按辐射形布置桁架，桁架的上下两端装有导轮。当活塞升降时导轮沿立柱滑行。罐体外部沿每15米左右设环形走廊道。封机是活塞外围的油槽和滑板，油槽内充满矿物油，以封住活塞下的气体。 ②油脂封式储气罐。筒体横断面为圆形。筒壁外面每隔距离设置工字钢立柱，并沿装设若干道环形人行走廊，借以加强薄壁圆筒的刚度。活塞为球壳形。活塞面沿外周边设置桁架，桁架上下各有个导轮，沿筒壁内侧随活塞升降而上下滑行。桁架和导轮还可以防止活塞在运行倾斜。储气罐的封机是由用棉布和橡胶夹层压制的封圈及压紧装置的。封圈与罐壁板之间注入润滑脂，以增强封能，并减小摩擦力。 ③柔膜封式储气罐。外形为圆筒形,与油罐类似。罐内设有球壳形活塞。活塞周边安装封柔膜，柔膜的另端与罐壁的内侧连接。这样，在活塞下方形个封闭空间，当活塞升降时，封柔膜随之上下卷动。活塞面外周安装用螺旋波纹板的套筒式护栏，以防止柔膜侧向变形。罐体上设有平衡装置，用来自动纠正活塞的倾斜。

压储气罐

罐体用强度钢板焊接圆筒形或球形。球形罐的耗钢量小，受力均匀。但球形罐的加工、安装和焊接都比圆筒形罐困难,因此,般只用于储气压力较的场合。圆筒形罐的两端采用椭圆形或半球形封头。当用椭圆形封头时，为了使封头强度与罐体相等，椭圆长短轴比可取2∶1。

技术参数

储气罐殊规格可以根据用户需求另行安排设计方案！有意者！

低压储气罐容积(0.3m35m3)（0.8—1.6Mpa）技术参数

注意储气罐当容器内径Φ≤1000时，A为手孔.当容器内径Φ〉1000时，A为人孔.

低压不锈钢储气罐（0.8—1.6Mpa）技术参数

注意储气罐当容器内径Φ≤1000时，A为手孔.当容器内径Φ〉1000时，A为人孔.
