有关于喷雾槽盘式除氧器的相关介绍？

喷雾槽盘式除氧器介绍
图213所示为喷雾槽盘式除氧器，属于喷雾规则填料除氧器类型遥遥。给水由上部进人支管式进水装置，支管共装设37个旋流式喷嘴，喷口向下，每个喷嘴的喷水出蒸汽从筒壳下部进人除氧器内，经配汽装置阻挡，使蒸汽能较均匀地向下半段w形槽盘装置流动，通过密集的槽盘与槽盘之间的间隙水平地前进，到达筒壳处因上部有挡板封住而180"转弯，往回在上半段的w形槽盘段流动，流到筒壁处转弯向遥遥人喷雾室，终蒸汽携带着氧气从顶部排气口排出。
在筒壳中部有一高温水遥遥，用于高压加热器疏水的遥遥，进入体内后，经槽形挡水装置阻挡，在此空间内降温扩容形成蒸汽和水两相流，水流出到淋水盘，而此扩容蒸汽流向雾化室，成为加热蒸汽的一部分。
该除氧器名义出水率为425t/h,定压运行压力为0.5884MPa(遥遥对压力，6ata),出水温度为158C。经在高压锅炉、汽轮机凝汽式机组上实际运行，残余含氧量接近于低，低于7μg/L而达到合格的标准。
其结构从防腐上考虑，喷嘴件基本上都是采用1Cr18Ni9等的不锈钢管子和钢板所制成。而w形槽条可用1Cr13等薄板冲压成形。由于填料盘处于除氧器下部，大量氧气已经在喷雾室中析出并被蒸汽向上携带除去，所以下部水的含氧量是不多的，所起的腐蚀作用也小，而1Cr13这样的不锈钢对此微量氧气已有足够的防腐作用，可避遥遥遥遥1Cr18Ni9那样的奥氏体不锈钢的昂贵费用。

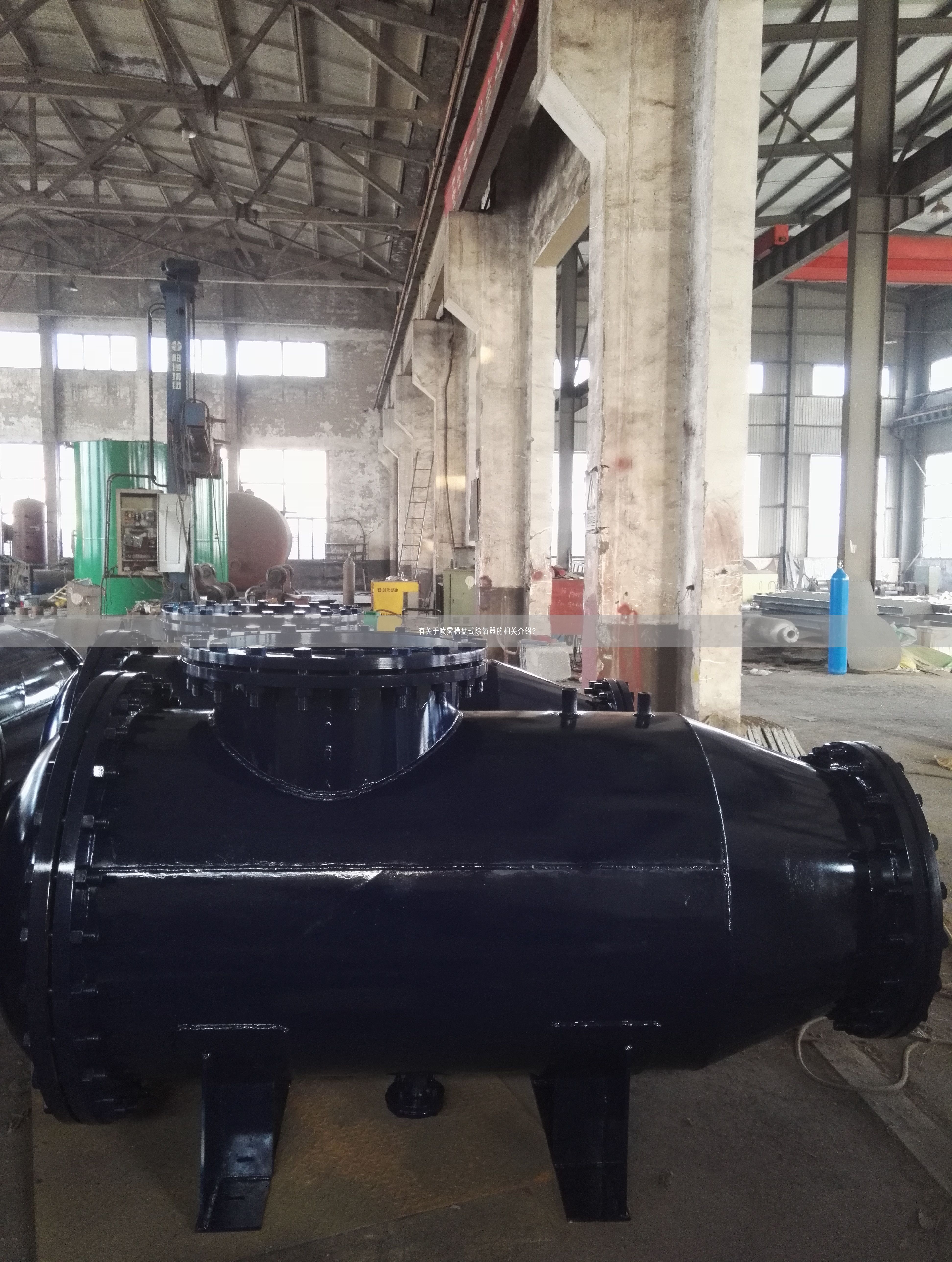

卧式喷雾槽盘型除氧器它属于喷雾规则填料类型，图216所示为一卧式喷雾槽盘型除氧器，卧式除氧器本体由简壳、喷雾段、槽盘段三个基本部分组成。水室由弧形板焊至封头而成，来自低压加热器的主凝结水与其他疏水或补充水水源进人顶部水室混合，经弹簧喷嘴喷出成伞状水膜，它与由下而上的二次加热蒸汽(以及遥遥加热蒸汽)接触而进行直接接触加热和传质，以作初步除氧。然后水经多孔式淋水盘均匀播散进入遥遥层水槽盘，再逐次向下流经下面几层水槽盘。
加热蒸汽从简壳下部进人除氧器内，经挡板导向进人下面几层水槽盘水平流动，再经挡板阻挡而转弯180"，然后水平流动经过上面儿层水槽盘，再转弯流向喷雾室。在加热蒸汽流经槽盘时与水作直接接触加热和传质，以进行深度除氧，使溶解于水中的氧气等不凝气体得以遥遥逸出。在顶部蒸汽携带着氧气从排气口不断地排出。加热蒸汽放出热量后被冷凝为凝结水，与经除氧后的水混合，一起流人水箱内。喷嘴由于弹簧的作用，负荷大时开度增大，使水的流量增多，负荷小时，流量减少，以适应滑压运行负荷变动的需要。用作深度除氧的下部每层水槽盘，呈w形长条，见图213，它使水播散成水膜状。
包括喷嘴和槽盘等在内的内件，均由不锈钢制成。除氧器底部的下水管与水箱上的下水管相焊接，水经由此管流下至水箱，另有两个汽平衡管与水箱上的汽平衡管相焊接。除氧器底部有两个支座，坐落在水箱的支座上，以承受除氧器的重量，使水箱平衡管不受重力。
这种遥遥卧式除氧器用于200、300MW及以上机组，只是规则填料的形状有所不同。选择，遥遥对不错，您值得信赖。
