百万机组高加旋膜式除氧器吊装技术需要注意什么?

发布时间:2024-10-17 01:24:01浏览数:

百万机组高加旋膜式除氧器吊装技术需要注意什么?

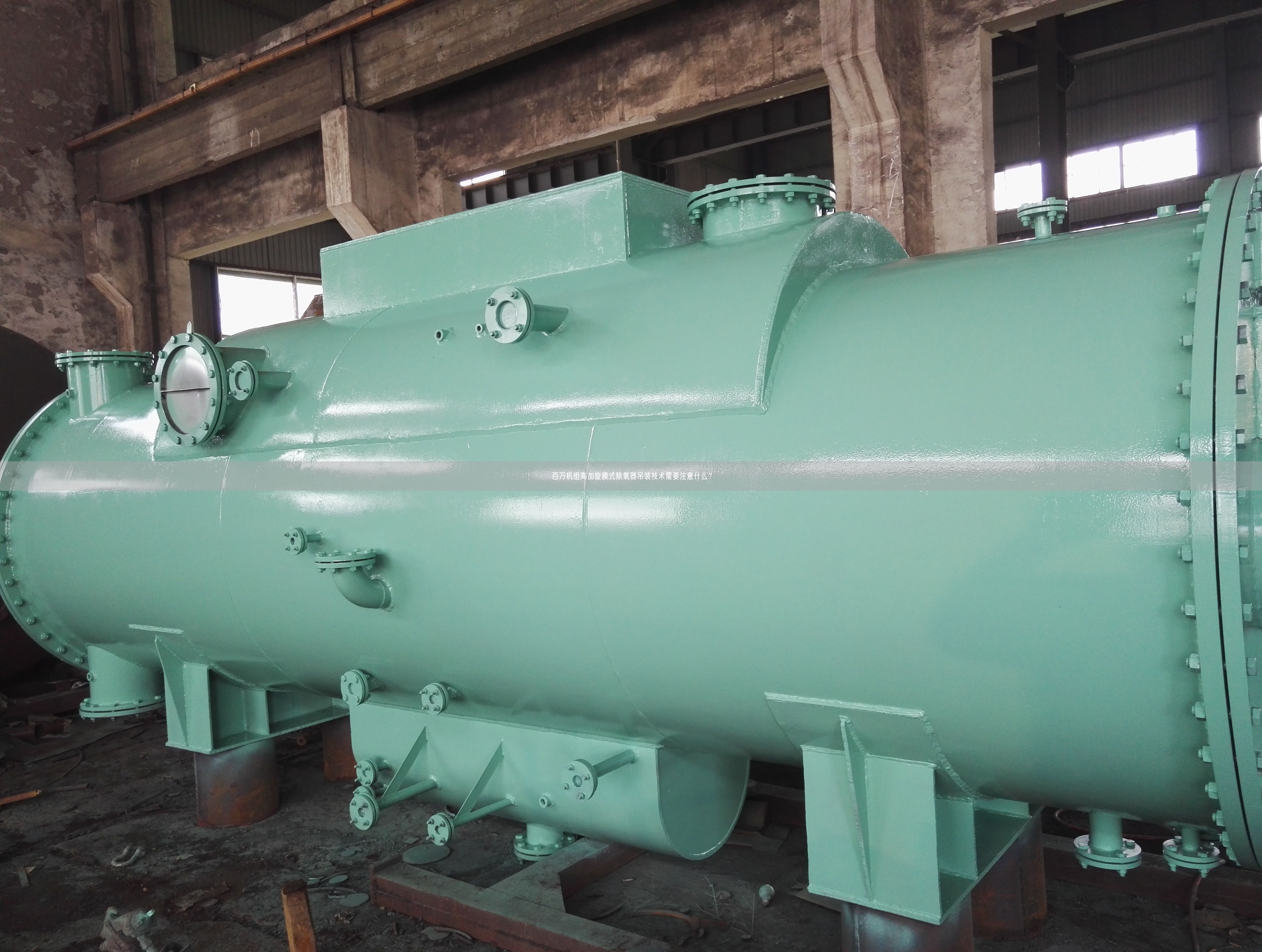

百万机组高加旋膜式除氧器吊装技术需要注意什么?为了保障旋膜式除氧器的平时养护及正常作业,依据分析客护操作过程中存在的缺乏,发布吊装旋膜式除氧器技术注意事项,以规范加强操作平时作业。电厂2台100万千瓦“上大压小”改扩建工程项目中,2号机组采用汽车吊配合履带吊进行机组高加、旋膜式除氧器吊装。经过现场实施,与以往两台履带吊吊装相比,汽车吊配合履带吊的方法可保证施工周期,有效降低施工成本。为保证加工精度,部分整体或解体出厂的设备重量及体积较大,加上受建筑物或构筑物影响,设备吊装就位存在各种问题,如成本高、工期长,或无法采用常规方法进行吊装。
在中国能建江苏省电力建设一工程承建的电厂2台100万千瓦“上大压小”改扩建工程施工项目中,2号机组汽机房B、C排楼层跨距10米,高压加热器、
旋膜式除氧器分布在17米、27米、38米层。施工现场楼层高、间距较小,且设备重量及尺寸较大,无法直接吊装就位,在吊装和安装施工过程中存在安全隐患。因此,项目部采用汽车吊配合履带吊的方法进行机组高加、旋膜式除氧器吊装。
施工方法
27米层1号、2号、3号高压加热器和38米层的3号高加蒸汽冷却器选用XGC500履带吊、500吨汽车式起重机双机配合送进就位楼层,履带吊单机吊至就位楼层,一个元宝座落至轨道上,汽车吊在三个支腿处生钩,汽车吊通过回转配合卷扬机将高加三个元宝座全部落至轨道。
17米层0号高压加热器选用XGC500履带吊、260吨汽车式起重机双机配合送进就位楼层,履带吊单机吊至就位楼层,一个元宝座落至轨道上,汽车吊在三个支腿处生钩,汽车吊通过回转配合卷扬机将高加三个元宝座全部落至轨道。
38米层
旋膜式除氧器选用XGC500履带吊、500吨汽车式起重机双机抬吊送进就位楼层,履带吊和汽车吊双机抬吊至就位楼层,一个元宝座落至轨道上,汽车吊松钩,履带吊通过行走、回转、变幅配合卷扬机将旋膜式除氧器三个元宝座全部落至轨道,平台上布置拖运轨道,轨道顶端布置卷扬机,将高压加热器、旋膜式除氧器拖运至就位位置。
准备工作
履带式起重机运行区域和汽车吊的路基处理,要求平整夯实,承压能力不小于20吨/平方米。根据现场情况,确定吊装顺序为3号高加→2号高加→1号高加→0号高加→3号蒸冷→旋膜式除氧器。先在楼层的每跨轴线框架梁上敷设20毫米钢板,确保楼面不承受拖运载荷,再铺设两条双拼HN700×300工字钢作为拖运轨道。待27米层3号、2号、1号高加拖运、安装就位后,将轨道运至17米层;待17米层0号高加拖运、安装就位后,将轨道运至38米层,用于拖运3号高加冷却器、
旋膜式除氧器
轨道接头处电焊对接,工字钢上下平面为厚度22毫米钢板,需要打坡口满焊。完成焊接后在工字钢底面焊接一块20毫米厚的铁板辅助加固。
卷扬机根据拖运不同的高加来确定位置,合理布置导向滑轮,不得影响拖运施工;滚杠、道木、链条葫芦、钢丝绳均应备齐。
施工前检查轨道铺设是否合格、拖运路线有无障碍物、起重工器具是否完好。由安装人员确认基础及轨道是否满足拖运到位后就位要求。
施工技术
1号、2号、3号高压加热器吊装
高加、
旋膜式除氧器拖运轨道采用热轧型HN700×300的H型钢制作,轨道布置在楼层间,轨道由4根HN700×300的H型钢拼接,由16a槽钢相连接。
1号、2号、3号高压加热器采用XGC500履带吊和500吨汽车吊双机配合作业。
以2号高压加热器吊装为例。
一,用500吨履带吊生钩于2号高加重心位置处,钢丝绳选用两对6×371700φ52毫米16米,八股受力,生好钢丝绳,缓慢起钩,在离开地面10厘米~20厘米处悬停3~5分钟,试验吊车刹车。待2号高压加热器平稳后将其垂直起吊至27米层略高位置停止。
二,500吨履带吊垂直起吊2号高加到此位置后,通过履带大跑、回转将其沿东西方向水平移动至27米楼层轨道。当生钩钢丝绳或500吨履带吊吊钩接近19轴后,将一个元宝座放置轨道上,停止平移。500吨汽车吊生钩点位于三个支座后方,钢丝绳选用一对6×371700φ52毫米24米,四股受力。在生钩位置开始缓慢加大起升重量,500吨履带吊保持不动。
三,500吨汽车吊在生钩位置缓慢加大起升重量,500吨履带吊保持不动,当500吨履带起升重量降为0,此时2号高加由轨道和500吨汽车吊共同负荷,500吨汽车吊负荷分配达到大。
四,500吨履带吊松钩结束后,在2号高加已经进入的一端固定支座上牢固捆绑卷扬机的钢丝绳,500吨汽车吊通过回转将其沿东西方向水平移动,同时卷扬机牵引配合,将2号高加全部缓慢拖运至轨道上。
五,2号高加3个支座全部进入轨道后,500吨汽车吊松钩,拆除钢丝绳,由卷扬机拖运2号高加沿轨道到就位位置14~15轴。
以拖运2号高加的方法为例,按顺序拖运27米层3号、2号、1号高加,且负荷计算均满足要求。
0号高压加热器吊装作业
0号高加高压加热器采用XGC500履带吊和260吨汽车吊双机配合作业。
一,用500吨履带吊生钩于0号高加重心位置处,钢丝绳选用两对6×371700φ52毫米16米,八股受力,生好钢丝绳,缓慢起钩,在离开地面10厘米~20厘米处悬停3~5分钟,试验吊车刹车,待0号高压加热器平稳后将其垂直起吊至17米层略高位置停止。
二,500吨履带吊垂直起吊0号高加到此位置后,通过履带大跑、回转将其沿东西方向水平移动至17米楼层轨道。当生钩钢丝绳或500吨履带吊吊钩接近19轴后,将一个元宝座放置轨道上,停止平移。260吨汽车吊生钩点位于三个支座后方,钢丝绳选用一对6×371700φ52毫米24米,四股受力。在生钩位置开始缓慢加大起升重量,500吨履带吊保持不动。
三,260吨汽车吊在生钩位置缓慢加大起升重量,500吨履带吊保持不动。当500吨履带起升重量降为0,此时0号高加由轨道和260吨汽车吊共同负荷,260吨汽车吊负荷分配达到大。
四,500吨履带吊松钩结束后,在0号高加已经进入的一端固定支座上牢固捆绑卷扬机的钢丝绳,260吨汽车吊通过回转将其沿东西方向水平移动,同时卷扬机牵引配合,将0号高加全部缓慢拖运至轨道上。
五,0号高加3个支座全部进入轨道后,260吨履带吊松钩,拆除钢丝绳,由卷扬机拖运0号高加沿轨道到就位位置16~17轴。
0号高加吊装拖运作业结束,且负荷计算均满足要求。
3号蒸冷、
旋膜式除氧器吊装作业
3号蒸冷、
旋膜式除氧器采用XGC500履带吊和500吨汽车吊双机抬吊的吊装方法。
以旋膜式除氧器吊装为例。
一,500吨履带吊和500吨汽车吊分别在旋膜式除氧器离重心位置11米和8.2米处生好钢丝绳,500吨履带吊起吊钢丝绳选用一对6×371700φ52毫米16米,四股受力。500吨汽车吊起吊钢丝绳选用一对6×371700φ52毫米16米,四股受力。缓慢起钩,在离开地面10厘米~20厘米处悬停3~5分钟,试验吊车刹车,待旋膜式除氧器平稳后双机将其垂直起吊至38米层略高位置停止。
二,500吨汽车吊通过回转,继而500吨履带吊通过大跑和回转,将旋膜式除氧器缓慢送进38米层的一个支座进入轨道上。
三,一个支座进入轨道落实后,500吨汽车吊松钩。此时,旋膜式除氧器由轨道和500吨履带吊共同支撑,在
旋膜式除氧器上捆绑卷扬机钢丝绳,通过500吨履带吊大跑、回转、变幅和卷扬机拉动,缓慢将旋膜式除氧器全部送入轨道。
四,
旋膜式除氧器3个支座全部进入轨道后,500吨履带吊松钩,拆除钢丝绳,由卷扬机拖运旋膜式除氧器沿轨道到就位位置14~16轴。旋膜式除氧器吊装拖运作业结束。
