真空降氧器余热锅炉系统结构与使用说明

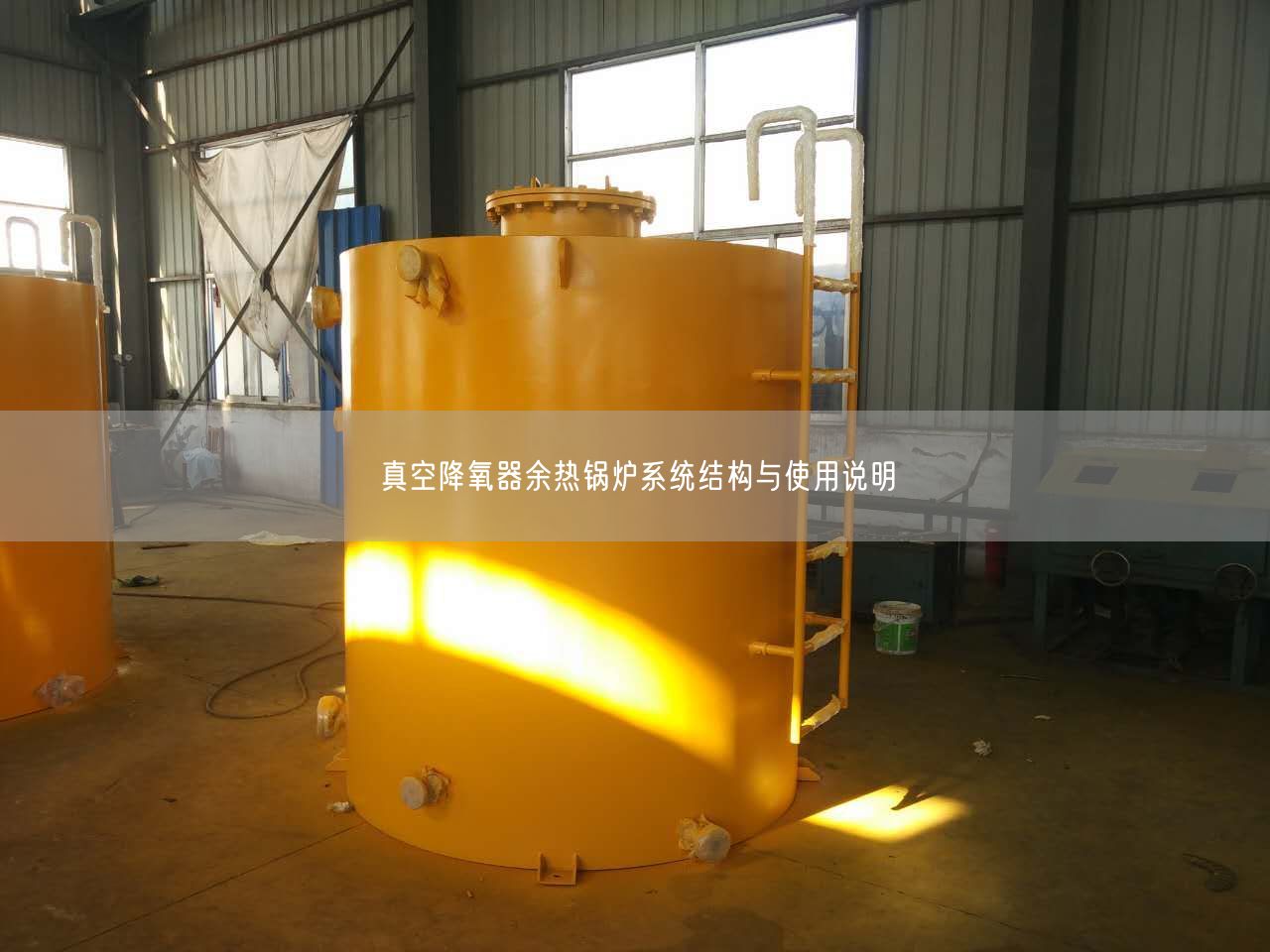

真空降氧器余热锅炉系统结构与使用说明。包括除盐水泵、真空降氧器、低压给水装
置、余热锅炉装置、高压给水装置，除盐水泵通过给水管与真空除氧器连通，真空降氧器与低压给水装置连通，低压给水装置通过输水管与余热锅炉装置连通，余热锅炉装置与高压给水装置连通。通过利用真空除氧器，脱除除盐水补水中的氧含量，降低了锅炉给水的温度，降低了锅炉的排烟温度，提高了系统的效率。
余热锅炉系统是应用于大型电厂的一种联合发电机组。常规的供热式发电机组，当补水量较大时均需配置大气式除氧器，在这种配置大气式除氧气的常规系统中，除氧后的锅炉给水温度约104℃,余热锅炉的排烟温度将会高于110℃。真空降氧器的余热锅炉系统，该系统的锅炉给水温度低，排烟温度低，系统效率高。
为解决上述技术问题技术方案一种带真空除氧器的余热锅炉系统，包括除盐水泵、真空除氧器、低压给水装置、余热锅炉装置、高压给水装置，除盐水泵通过给水管与真空除氧器连通，真空除氧器与低压给水装置连通，低压给水装置通过输水管与余热锅炉装置连通，余热锅炉装置与高压给水装置连通。
除盐水泵用于将除盐水补水输送至真空除氧器中，低压给水装置用于将经真空除氧器除氧后的锅炉给水输送至余热锅炉装置。
真空降氧器的余热锅炉系统中，余热锅炉装置包括低压换热装置、二级除氧装置、低压蒸发器和蒸汽发生装置，低压换热装置与二级除氧装置连通，二级除氧装置与低压蒸发器连通。
真空除氧器的余热锅炉系统中，低压换热装置包括与输水管连接的一级低压省煤器，及与一级低压省煤器连接的二级低压省煤器。
真空降氧器的余热锅炉系统中，二级除氧装置包括与低压换热装置连接的低压锅筒，及与低压锅筒连接的除氧头,低压锅筒通过高压给水装置与蒸汽发生装置连通。
真空除氧器的余热锅炉系统中，蒸汽发生装置包括高压省煤器、高压过热器和高压蒸发器，高压省煤器与高压过热器连通，高压过热器与高压蒸发器连通。
真空除氧器的余热锅炉系统中，高压给水装置包括一高压给水泵和二高压给水泵，一高压给水泵与二高压给水泵并联连接互为备用。
真空降氧器的余热锅炉系统中，低压给水装置包括一低压给水泵和二低压给水泵，一低压给水泵和二低压给水泵并联连接互为备用。
真空除氧器的余热锅炉系统中，真空除氧器除氧后的锅炉给水温度为45℃~60℃。
与现有技术相比，通过利用真空除氧器，脱除除盐水补水中的氧含量，降低了锅炉给水的温度，降低了锅炉的排烟温度，提高了系统的效率。
图1是结构示意图。
附图标记1除盐水泵，2真空降氧器，3低压给水装置，4余热锅炉装置，5高压给水装置，6给水管，7输水管，8低压换热装置，9二级除氧装置，10低压蒸发器，11蒸汽发生装置，12一级低压省煤器，13二级低压省煤器，14低压锅筒，15除氧头，16二低压给水泵，17高压省煤器，18高压过热器，19高压蒸发器，20一高压给水泵，21二高压给水泵，22一低压给水泵。
工作原理
除盐水补水经除盐水泵1送入真空除氧器2。进入真空除氧器2前，利用余热锅炉装置4的低压换热装置8的高温热水，使除盐水补水的温度升至45℃~60℃范围内的一个温度值，然后再将升温后的除盐水补水送入真空除氧器2内，在真空降氧器2中脱除除盐水补水中的含氧量成为锅炉给水，锅炉给水通过低压给水装置3送至余热锅炉装置4低压换热装置8，在低压换热装置8中与热烟气进行换热，换热后的锅炉给水被送至二级除氧装置9，通过低压锅筒14和除氧头15进行除氧，然后小部分锅炉给水经低压蒸发器10产生低压蒸汽，其余大部分低压锅筒14内的锅炉给水经高压给水装置5送至蒸汽发生装置11(依次送至高压省煤器17、高压过热器18和高压蒸发器19)后产生高压蒸汽。
由于采用了真空降氧器2对升温后的除盐水补水进行除氧，有效脱除了除盐水补水中的含氧量，使除氧后的锅炉给水温度维持在40℃~65℃范围左右，远远低于常规系统中的104℃,进而使余热锅炉装置4的排烟温度可以降低至80℃左右，比常规系统排烟温度只能降至120℃左右低了约40℃,大大提高了余热锅炉的效率。
