通过热力除氧器结构图带你深度了解热力除氧器

发布时间:2025-01-01 01:26:10浏览数:

遥遥小编带大家了解一下热力除氧器，热力除氧器的作用是为防止热力设备及其管道腐蚀，遥遥须除去溶解在锅炉给水中溶解氧及其它气体。以遥遥热力设备安全运行和较长的遥遥寿命;想要深入了解热力除氧器，首先我们要知道热力除氧器的简单概念，热力除氧器是一种较新型除氧器，可用于定压，滑压，负压等方式运行，具有允许入口水溶氧量高，入口水温低，补给水量大等特点，适用于各类电站锅炉、工业锅炉给水及热电厂补给水等用水的除氧，它能除去热力系统给水中的溶解氧及其他气体，防止热力设备的腐蚀，是遥遥电厂和工业锅炉安全运行的重要设备。那么热力除氧器的结构原理是什么呢？

1.热力除氧器的结构

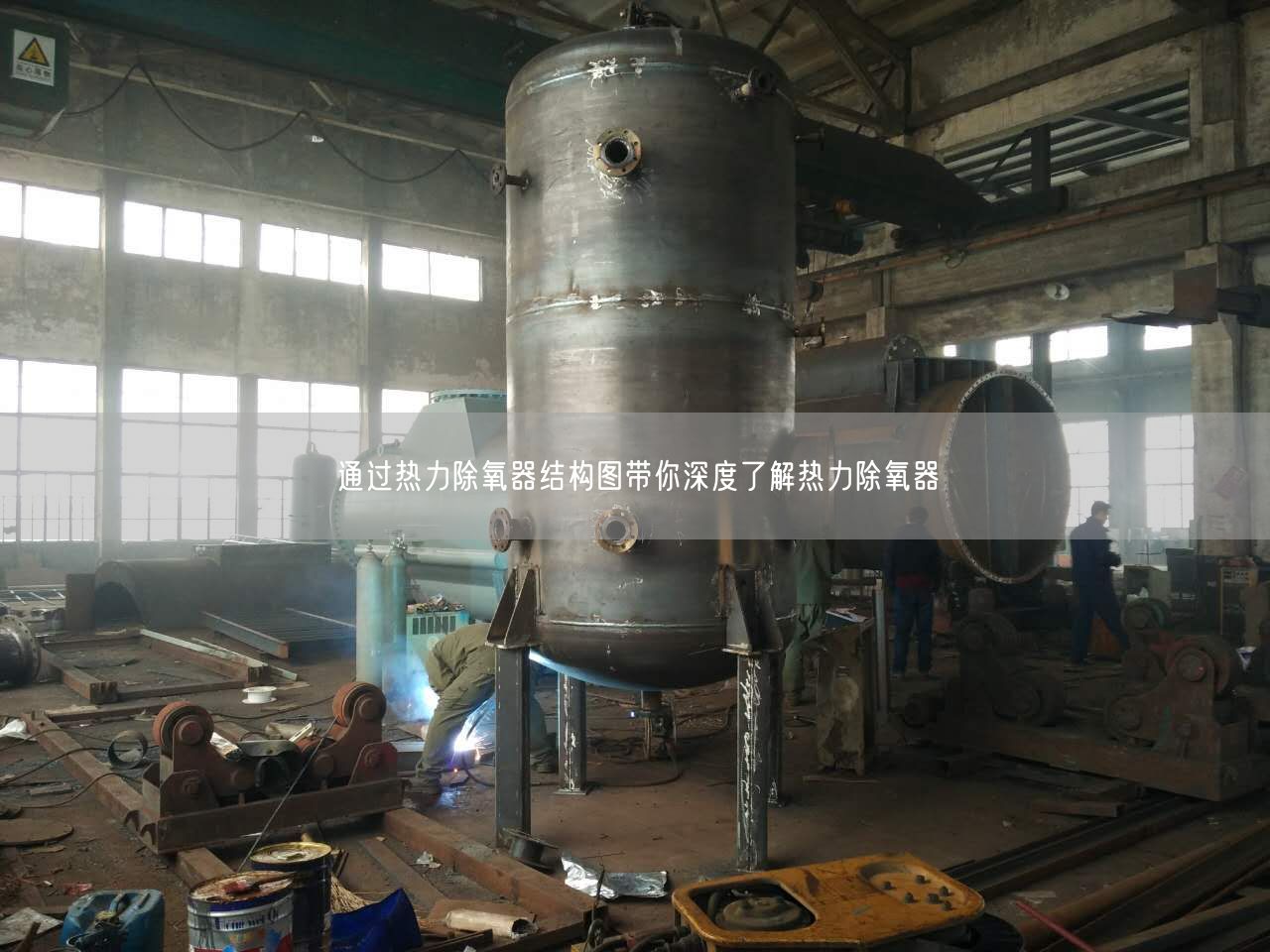

旋膜式助利除氧器的结构是由除氧头和水箱组成。除氧头的结构由外壳、旋膜器组、水篦子、液汽网、蒸汽分配盘、汽水分离器六大部分组成。水箱由主体及附件组成。
1、外壳是由筒身和冲压椭圆形封头焊制成。
附图说明
附图说明
2、膜器组由水室、起膜管、凝结水接管、补充水接管组成。起膜管、下水管材料均由不锈钢制造，常年运行无需检修，也是旋膜式除氧器主要部分，98%的氧由此除去。
3、淋水篦子经起膜段除氧的给水及由疏水管引进的疏水在这里进行减流二次分配，使水呈均匀淋雨状下落，从而保护其下部液汽网。水篦子空间面积不小于总截面的50%，不锈钢结构，常年运行无需检修。
4、填料液汽网是由相互间隔的扁钢带及一个圆筒体，内装两层高度遥遥的O型0.3mm不锈钢扁丝网，给水在这里与二次蒸汽充分接触，加热到饱和温度并进行深度除氧，以遥遥除氧水中含量。
5、蒸汽分配盘主加热蒸汽由此接进，规则均分型结构能很好遥遥加热质量，使加热蒸汽呈现均分状态其在无节流工况下上升加热软化水，达到饱和温度下工作除氧。
6、汽水分离器由不锈钢填料组成内网，外壳设计为通气型结构，能遥遥的将排氧时的汽带水分离回流，是排汽不带水的遥遥遥遥少部件。
7、水箱是由筒身和冲压椭圆形封头焊制成，内部设置加强圈，底座固定在预制的工作台上，一端固定，另一端为安装膨胀滚体装置。水箱上设有检修人孔、安全阀接管口、排水口、再沸腾管口、水封筒口、水位计接口、压力表口、温度表口、用水口等 [1]

2.热力除氧器的原理

在容器中，溶解于水中的气体量是与水面上气体的分压成正比。采用热力除氧的主法，即用蒸汽来加热给水，提高水的温度，使水面上蒸汽的分压力逐步增加，而溶解气体的分压力则渐渐降低，溶解于水中的气体就不断逸出，当水被加热至相应压力下的沸腾温度时，水面上全都是水蒸汽，溶解气体的分压力为低，水不再具有溶解气体的能力，亦即溶解于水中的气体，包括氧气均可被除去。除氧的遥遥一方面决定于是否把给水加至相应压力下的沸腾温度，另一方面决定于溶解气体的排除速度，这个速度与水和蒸汽的接触表面积的大小有很大的关系。
