射水抽气器规格技术参数

发布时间:2024-09-10 01:53:01浏览数:

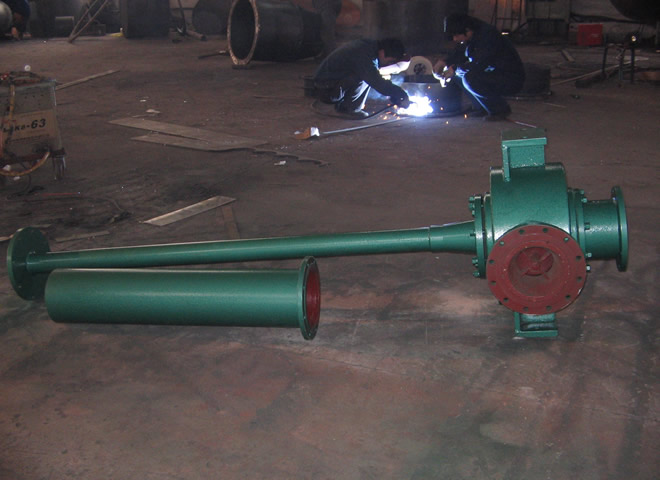

单通道，蜗旋式通道节能型射水抽气器是针对凝汽器真空及其他设备真空的节能产。节能型射水抽气器用于火力发电厂汽轮抽吸凝汽器真空和其它需要抽真空的用设备。型射水抽气器为： 1、抽吸能力强，安裕量，电机耗功低。 2、长，抽吸内效率不受运行时间影响，修间隔期长。 3、启动，需另配辅抽。对工作水所含杂质的浓度及体积浓度要求低。 4、该抽气器喉管出口设置余速抽气器，可同时供汽机抽吸轴封加热器之不凝结气体。 5、因气相偏流，所以运行震动磨损小。

.1. 出势

节能型射水抽气器用于火力发电厂汽轮抽吸凝汽器真空和其它需要抽真空的用设备。型射水抽气器为： 1、抽吸能力强，安裕量，电机耗功低。 2、长，抽吸内效率不受运行时间影响，修间隔期长。 3、启动，需另配辅抽。对工作水所含杂质的浓度及体积浓度要求低。 4、该抽气器喉管出口设置余速抽气器，可同时供汽机抽吸轴封加热器之不凝结气体。 5、因气相偏流，所以运行震动磨损小。

上述结原理是的设计方法生产的射水抽气器所难以现的，这也是此抽气器效率难以提的要原因。根据等截面喉管末端仍具有较流速及整个喉管之间互不干涉原理，我厂抽气器现了喉管下及出口的分抽气所提供的后置式余速抽气器，供汽机分场抽吸轴封加热器，冷风器水室等处不凝结气体

.2. 工作原理

从射水泵来的具有压力的工作水经水室进入喷嘴。喷嘴将压力水的压力能转变为速度能，水流速从喷嘴射出，使空气吸入室内产生度真空，抽出凝汽器内的汽、气合物，起进入扩散管，水流速度减慢，压力逐渐升，后以略于气压的压力排出扩散管。在空气吸入室装有逆止门，可防止抽气器发生故障时，工作水被吸入凝汽室。型射水抽气器结原理打破了的水、气垂直交错流动的设计模式，家知道气相运动所需能量来自水束，那么要让水质裹胁其它的气体来提凝汽器真空，保安运行就须： 1、在吸入室选取水的流速及单股水束的截面，以期水束能现分散度，同时分散后的水质又具动量，以小的水量裹胁的气体，这是达到低耗的起码条件。 2、吸入室内水质与空气的接触达到均匀。且使水束所裹胁的气体能部压入喉管。 3、制止初始的气相返流偏流，以造冲击四壁而发生震动磨损。这单靠加长喉管是难以现的。这是吸入室几何结，喉口形状，喉径喷咀面积比，喉长喉咀径比，进水参数（水量水压）等现的。 4、喉管的结分气体压入，旋涡强化及增压三部份。能现两相流的均匀合，降低气阻，消除气相偏流，增加两相质能量交换，又能利用余速使排出的能量损失达到少。

.3. 技术参数

技术说明：

1.蜗旋缓冲式射水抽气器设备改造时，须提供机容量，旧机抽气器型号，技术参数，原射水泵，电机参数。

2.确换改造目的：1-以提真空为。2-保持目真空以降低耗功为。3-两者兼顾。

3.提供原抽气器进水管径，空气管径及标，以便我方生产抽气器时参照，使现场安装方便省时，减少劳动强度。

配套机容量	型单通道，蜗旋式通道节能型射水抽气器
	型号	抽吸能力（吸入室）压力0.004Mpa	建议配套泵（满足流量和扬程，泵型号可以变）		通道数	配套台数
			水泵	电机
6MW	S0：00	5.6kg/h	IS125-100-400B (Q=105 m³/h)(H=36.8m)	(Y180M-4)(P=18.5KW)	1	1
6MW	S1：00	6.5kg/h
12~15MW	S2：00	7.9kg/h	IS125-100-400A (Q=113 m³/h)(H=42.8m)	(Y180L-4)(P=22KW)
15~25MW	JN-12	12kg/h	6Sh-9A (Q=160 m³/h)(H=40m)	(Y200L1-4)(P=30KW)	2
25~50MW	JN-18	18kg/h	8Sh-13A (Q=270 m³/h)(H=36m)	(Y225S-4)(P=37KW)	4	2(备用1台)
50~70MW	JN-32	32kg/h	IS150-360 (Q=400 m³/h)(H=35m)	(Y250M-4)(P=55KW)	6
100MW	JN-40	40kg/h	10Sh-9 (Q=486 m³/h)(H=38.5m)	(Y280S-4)(P=75KW)	7
125MW
200MW	JN-90	90kg/h	14Sh-13A (Q=1116 m³/h)(H=36m)	(JS116-4)(P=155KW)
300MW	JN-108	108kg/h	14Sh-13 (Q=1480 m³/h)(H=37m)	(Y355M-4)(P=220KW)
600MW
