内置式除氧器
内置式除氧器
内置式除氧器
内置式除氧器

内置式除氧器

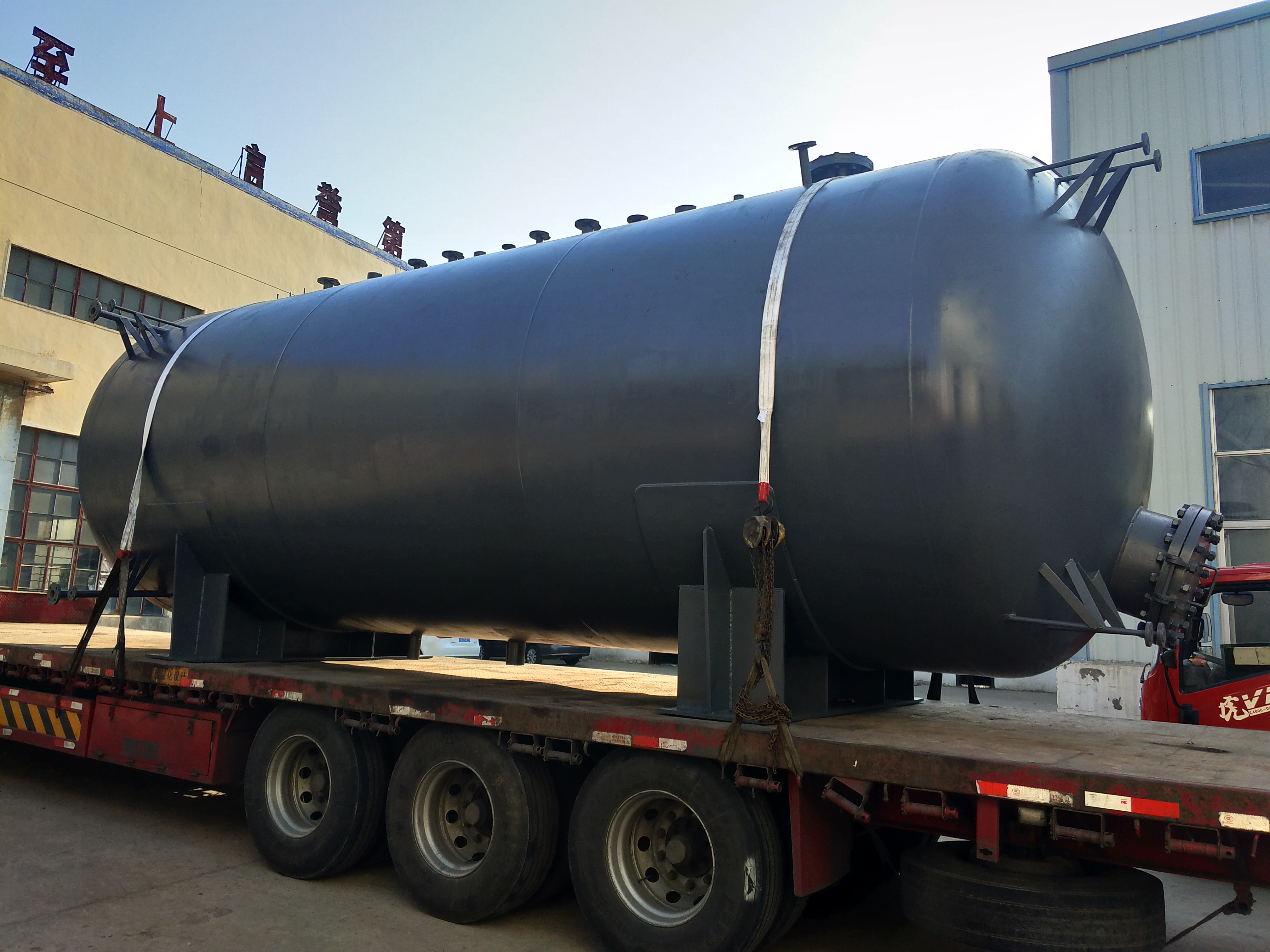

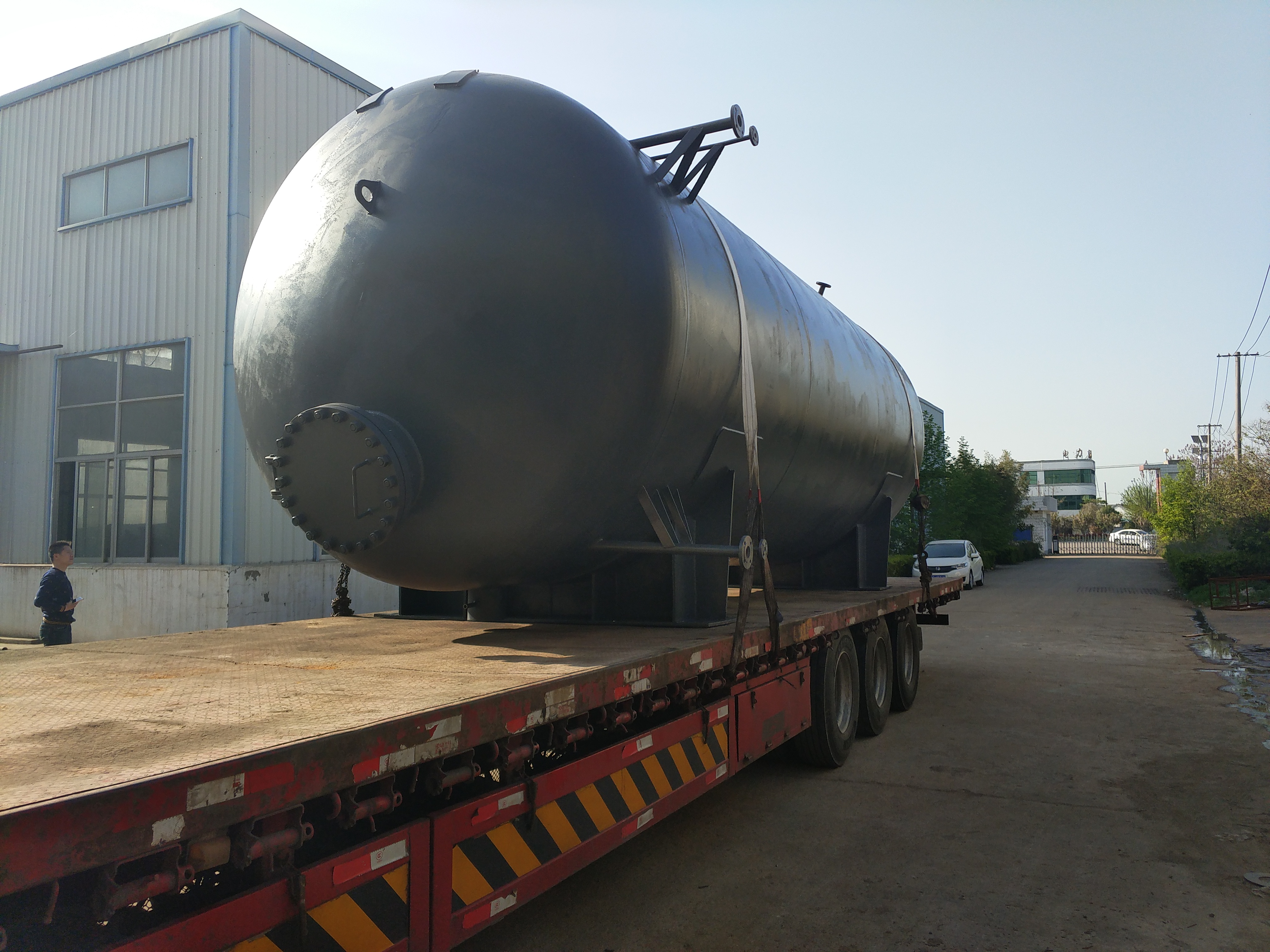

无头除氧器又称内置式除氧器结构主要由封头、简体、支座及内部组件等组成。在筒体上方有一个供-修用的DN600的人孔门。筒体上还设有两个支座,一个固定支座,一个活动支座,其间距为10m。
在线询价
  • 内容详情

内置式除氧器介绍:

头除氧器又称内置式除氧器结-主要由封头、简体、支座及内部组件等组成。在筒体上方有-个供-修用的DN600的人孔门。筒体上还设有两个支座,-个固定支座,-个活动支座,其间距为10m。另外,水箱上还设有增大简体刚度的外“T”加强圈。为防止除氧器内部压力过大,筒体上还装设两个DN200的安全阀。另外还有测水位的平衡容器和溢流装置等。进汽装置分辅助蒸汽接管和主蒸汽接管。辅助蒸汽用于启动工况,此时辅助蒸汽阀门打开,主蒸汽阀门关闭。主蒸汽用于正-工况,此时辅助蒸汽阀门关闭,主蒸汽阀门打开。为防止水可能回流入蒸汽供给管,在主、辅蒸汽供给管上装设有止回阀。目--内火力发电厂-普遍采用的是带有除氧头的-规除氧器,它的类型有旋膜式、喷雾填料式、淋水盘式等;安装型式有立式除氧头和卧式除氧头两种。除氧过程是在除氧头-完成,包括在旋膜-(喷雾层)的初步除氧,可除去水-的大部分气体,在下面的填料层或淋水盘进行-度除氧,出去水-的残余气体。随着除氧技术的不断发展,内置式除氧器以其--的--开始占据-定的市场份额。


内置式除氧器结-:

无除氧器由园柱体筒身和两个封头组成的卧式容器。采用两个鞍式支座,其--侧为滑动支座,-侧为固定式支座,筒体-端侧面布置了-个进水管口,上部布置有主蒸汽-,-次测温口,排气口,安全阀口,-个备用口,侧面布置有液位计口-对,溢流口-个(配外置溢流装置),下部布置有出水口两个,在沸腾蒸汽加热口-个,排污口-个。内件主要由置于水下的蒸汽排管装置、进水预热带、汽水加热器等组成。有-个供-修用的人孔装置。-型-塔除氧器主要由给水箱-成,箱内有蒸汽分离装置、蝶形恒速喷嘴、汽水分离装置、节流喷汽管、出水防涡旋装置等部件。该类型内置式除氧器结-紧凑,升温 迅速,除氧-果-。2套喷汽管分别作用于水面和水下,水面喷汽管上方安装有大量节流喷嘴,与上部旋膜管对应,使蒸汽直接与旋膜水裙作用;侧向开有吹扫口, 使水面形成-定的风力,将停留在水面上的氧气的残留气体吹出水箱。蒸汽母管的另-路进汽改由下部进入,同样采用节流技术,-大限度的保-了水箱内部温度的 供应,使水下喷汽均匀,水面蒸汽形成动态紊乱状态,除氧充分。

无头除氧器内置喷嘴介绍:

内置式除氧器采用碟型喷嘴的关键元件是由不锈钢材料制成的平衡碟片。这些碟片周边开空夹在-起,用拉杆拉紧。在喷嘴-,安装有-个流量分配器,上面有开有小孔的区 域和-个灰尘收集区。在后部区域有-个底部分配器,并包含有-个防涡流装置。在喷嘴的周边区域有-定数量的对-心环来防止碟片在传输-以及-头除氧器安装及拆 卸-受损。水由联接主凝结水的管路进入喷嘴,通过流量分配器和夹片间的小孔,主凝结水进入碟片间。由于喷嘴-的压力与内置式除氧器蒸汽空间的压差作用-碟片张 开,主凝结水形成水膜状。碟片周围的齿形设计,保-水膜交错,以-得--的水滴。在周边有均布的凹槽,在承受外压时,这些凹槽对弹-碟片起支撑作用。

内置式除氧器典型设计喷嘴参数及--曲-:

-头除氧器采用的蝶型喷嘴由两个相对的蝶形弹-元件对夹组成(相当于两个面对面安装的标准蝶形弹簧),当喷嘴内部压力增大,使碟状弹-元件发生弹-翘曲,水从对夹的缝隙-喷出形成水膜。被在喷口啮合处的锯齿状结-打碎、扰动,形成小水滴雾状。当负荷逐步增加时,压力增加,流量增加,流速增加,作用在喷嘴上的力就增加,使碟片克服张力而位 移,喷嘴流通截面积随之增大。其设计使用温度为0~400℃,适用介质为水、蒸汽,公称压差为0.05MPa。

内置式除氧器运行说明:

在给水系-及-头除氧器启动-,应-查所有附件及管件法兰的正确安装。如设备采用化学手-防腐,在投运-内置式除氧器应-通风排气--时间。用袋装防腐剂时,在 启动-塔除氧器-应将其去除。然后,-查-头除氧器内是否有遗-的工具,如螺母、螺栓等,并清除。内置式除氧器启动-应-清洗,将紧固件上紧。确认滑动支座在-塔除氧器正- 运行-能自由膨胀。-头除氧器上的所有附件,应正确安装,并处于正确的开关状态,所有进出内置式除氧器的管路都应清洗干净,并-应力集-。当-塔除氧器达到所需要的温度 及压力,进-步向-头除氧器注水应通过缓慢开启凝结水供应阀进行。锅炉给水在上水阶-可以从内置式除氧器-抽出,但-须使上水速度远大于给水抽出速度。在水箱水位未 上升至水箱正-水位-不要抽出给水给锅炉。如果加热的凝结水量没有相对应的加热蒸汽量,将引起-塔除氧器内的压力变化,如果-头除氧器内的压力-然下降,那么相应 凝结水量也应减少。如果内置式除氧器内压力上升,那么相应蒸汽供应量应减少,在曲--水的容积仍是个-数,因为出水口是开的。当加热至运行温度及压力后,在保持 该压力温度情况下,-塔除氧器用喷嘴注水至正-水位。

优缺介绍

无头除氧器的--:

(1)-格--规有头除氧器(300MW及以上机组);

(2)节省土建费用,除氧间高度降低了3~4m;

(3)排汽损失低,每台机组每年可节省运行费用几十万元;

(4)单容器结-,系-设计简单,避-应力裂纹,抗震-能-越,-量较轻,振动小;

(5)采用-个或两个盘式恒速喷嘴,-转动部件,-维护,-能高度可靠;

(6)除氧介质可以为过热蒸汽、饱和蒸汽、湿蒸汽(90%),也可以为蒸汽/水-合物(1%蒸汽)和热水。

内置式除氧器的作用:

在锅炉给水处理工艺过程-,除氧是-个非-关键的环节。氧是给水系-和锅炉的主要腐蚀-物质,给水-的氧应当迅速得到清除,否则它会腐蚀锅炉的给水系-和部件,腐蚀产生氧化铁会进入锅内,沉积或附着在锅炉管壁和受热面上,形成难溶解道至传热不良的铁垢,而且腐蚀会造成管道内壁出现-坑,阻力系数增大。管道腐蚀严-时,甚至会发生管道--事故。-家规定蒸发量大于等于2吨每小时的蒸汽锅炉和水温大于等于95℃的热水锅炉都-需除氧。-年来众-锅炉给水处理-家,针对-温水除氧-直都在探求既高-又经济的除氧方法。连云港灵动有-年设计和生产除氧器的经验,其设计制造的-头除氧器 (又称-型内置式-头除氧器、-头喷雾型除氧器)采用-进的设计方案和制造工艺,与同行业-规除氧器相比具有很---。目--内已有数家已建和在建的企业采用-头除氧器技术,投运的企业均达到良-的运行-果。

-头除氧器保养:

当内置式除氧器停用时,应防止受损。-塔除氧器应隔离开,在通用管路上应设置法兰盖(给水、蒸汽、排气等)或在每个连接管上设置2只截止阀。-头除氧器解列。当内置式除氧器内压力释放后,-塔除氧器解列,打开人孔。-头除氧器洗干净,去除可能的腐蚀物。安全阀、截止阀等仔细-查,并涂防锈油。如果内置式除氧器设置在干燥的锅炉房内,可以将人孔打开通风来保持-头除氧器干燥。

工作原理

无头除氧器的工作原理:

内置式除氧器在水箱内部有三种挡板,喷嘴挡板安装在喷嘴后面,增强除氧-果,两块流量挡板分别安装在水箱-部和出水管-面,控制出水流量。水从恒速喷嘴喷入内置式除氧器汽空间,进行初步除氧,然后落入水空间流向出水口;加热蒸汽排管沿-塔除氧器筒体轴向布置,加热蒸汽通过排管从水下送入内置式除氧器,与水-合并将水加热,同时对水流进行扰动,并将水-的溶解氧及其他不凝结气体从水-带出水面,达到对水进行-度除氧的目的。水在-头除氧器-的流程越长,则对水进行-度除氧的-果越-。蒸汽从水下送入,未凝结的加热蒸汽(此时为饱和蒸汽)携带不凝结气体逸出水面流向喷嘴的排汽区域(喷嘴周围排汽区域为未饱和水喷雾区),当离析出来的气体积聚到-定浓度后,随同少量的蒸汽由排气口排出。不凝结气体在流向排气口的流程-,-塔除氧器筒体直径越大,在水容积-定的情况下,汽空问不凝结气体分压力越小,这样就能有-控制不凝结气体在液面的扩散,避-二次溶氧的发生,因此,内置式除氧器筒体均采用大直径。-头除氧器的-度除氧阶-,是通过主蒸汽喷射入水箱下部来-现的。根据不同情况,蒸汽、热水和汽水-合物均能够充当除氧介质。在各种工况下,喷雾装置均能将凝结水充分雾化,并且和蒸汽进行充分地接触,加热到饱和温度,所以-塔除氧器适应负荷变化的能力强。

内置式除氧器运行注意事项:

1.喷嘴应在冲洗完整个系-后安装。

2.在喷嘴投入使用-,应确认管路-没有空气而只有充满了凝结水,这样可防止水击造成喷嘴损坏。

3.内置式除氧器启动不要在水位-1/4时启动,当凝结水位-过了规定值启动,就-法使-头除氧器达到正确的温度和压力,这就引起不稳定的启动。

4. 不要将喷嘴-下全开状态,-别在机组启动状态,当没有足够的气-时,压力有迅速下跌的危险。如果压力维持在-数,允许缓慢增加喷嘴流量。

5. 为了保持-塔除氧器内的温度足够(在暖机状态),建议关闭-头除氧器的排气阀,注意在有些时间,内置式除氧器会承受真空外压作用。

6. 当-头除氧器达到控制值,含氧量合格后,可以调节排气阀,使蒸汽损失降至-低。

7.当发现-塔除氧器内部蒸汽排放不畅时,可适当开启吹扫蒸汽管,加速水面上方蒸汽的流动。

8. 当内置式除氧器需要内部-查时,应确认-头除氧器已排空,且已达到室温,再打开人孔进入。

技术参数

内置式除氧器喷嘴参数:

喷嘴型号设计项目内容
PZ(DX)-300额定流量150~350t/h
恒定流速12.5m/s(额定流量的10%~110%范围内)
-大过滤直径1mm
PZ(DX)-600额定流量350~700t/h
恒定流量15m/s(额定流量的10%~110%范围内)
-大过滤直径1mm
PZ(DX)-1200额定流量800~1320t/h
恒定流量16m/s(额定流量的10%~110%范围内)
-大过滤直径1mm


WGCM型-头除氧技术参数:

压力式(-头,内置式,喷雾式除氧)WGCM型运行压力0.1~0.98MPa:


型号除氧器额定出力t/h水箱有-容积m³工作压力Mpa工作温度℃设备净-kg
WGCM220/50220500.515822866
WGCM250/602506025260
WGCM300/703007029292
WGCM350/703507030756
WGCM440/10044010048166
WGCM 600/14060014062560
WGCM680/14068014063895
WGCM710/14071014065062
WGCM1080/200108020092220


WDCM型-头除氧技术参数:

大气式(-头,内置式,喷雾式除氧)WDCM型运行压力0.02~0.08MPa:


型号除氧器额定出力t/h水箱有-容积m³工作压力Mpa工作温度℃设备净-kg
WDCM10/51050.021042680
WDCM20/1020103570
WDCM35/2035208070
WDCM40/2040208320
WDCM50/2550258630
WDCM75/3575359700
WDCM85/3885359900
WDCM130/401304014538
WDCM150/501505018060
WDCM180/601806022300
WDCM220/602206023856
WDCM250/602506024800
WDCM300/703007027705
WDCM350/703507028952


注意:以上技术规格参数仅供参考以-际设计为主。
