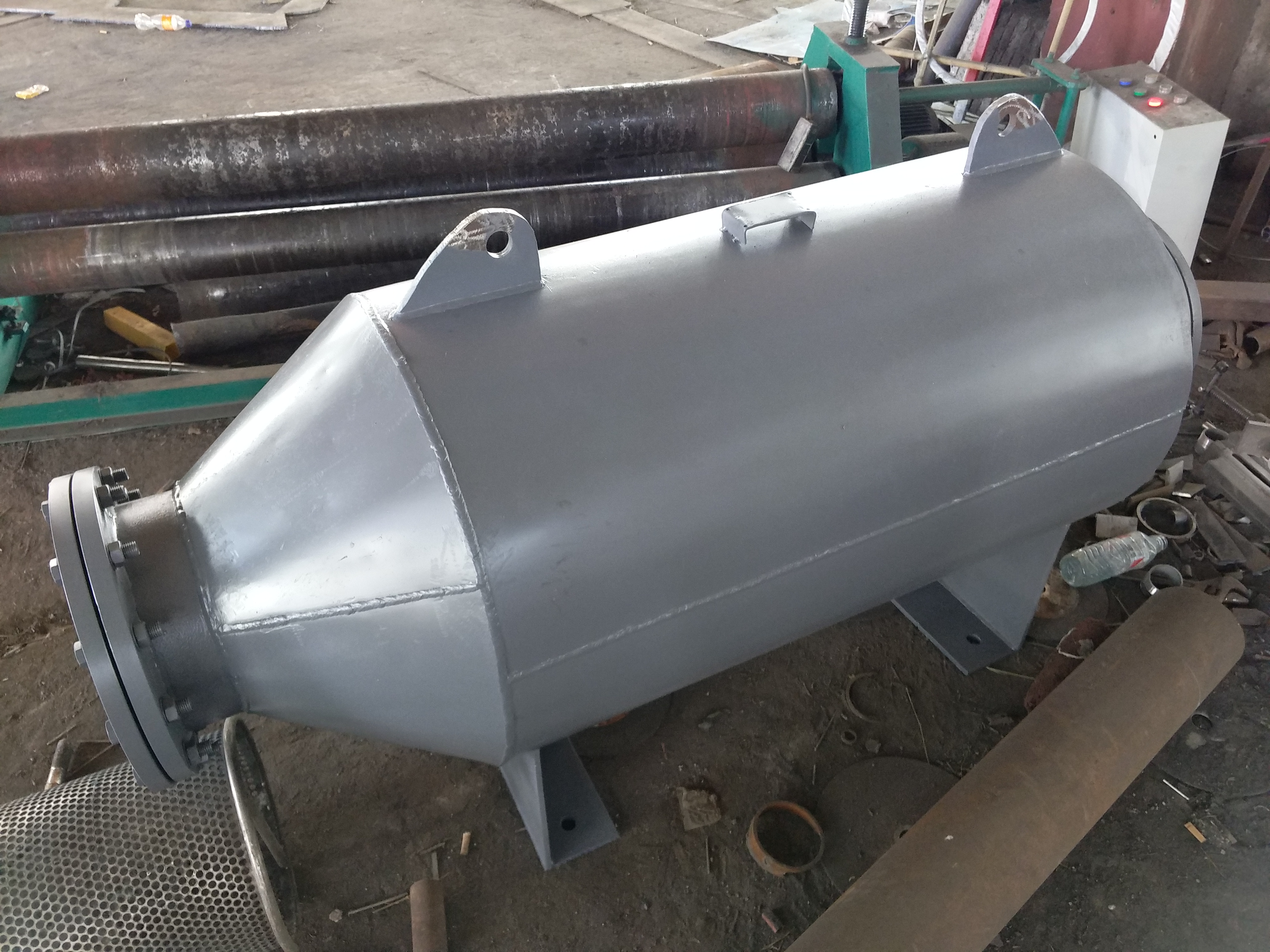

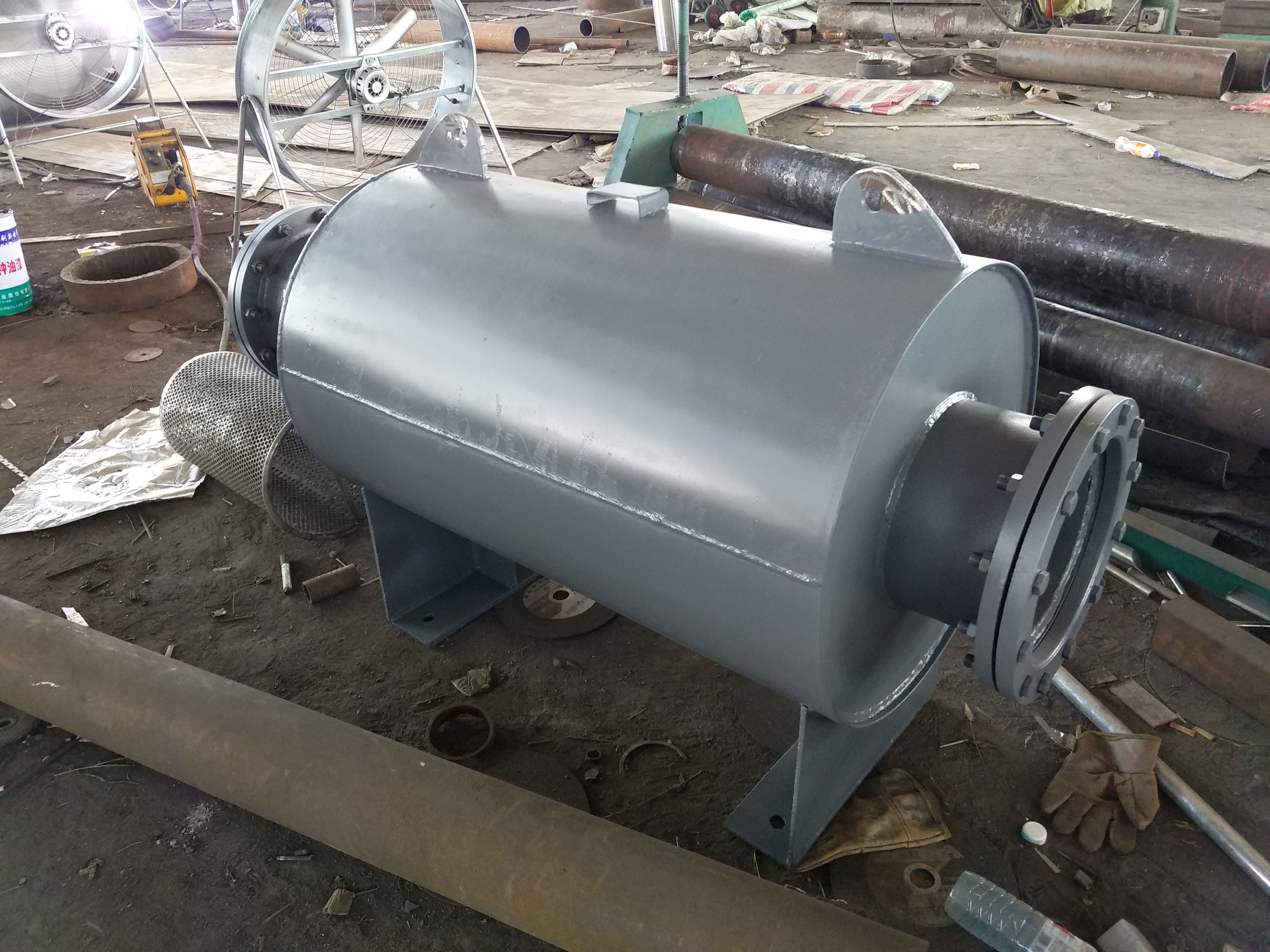

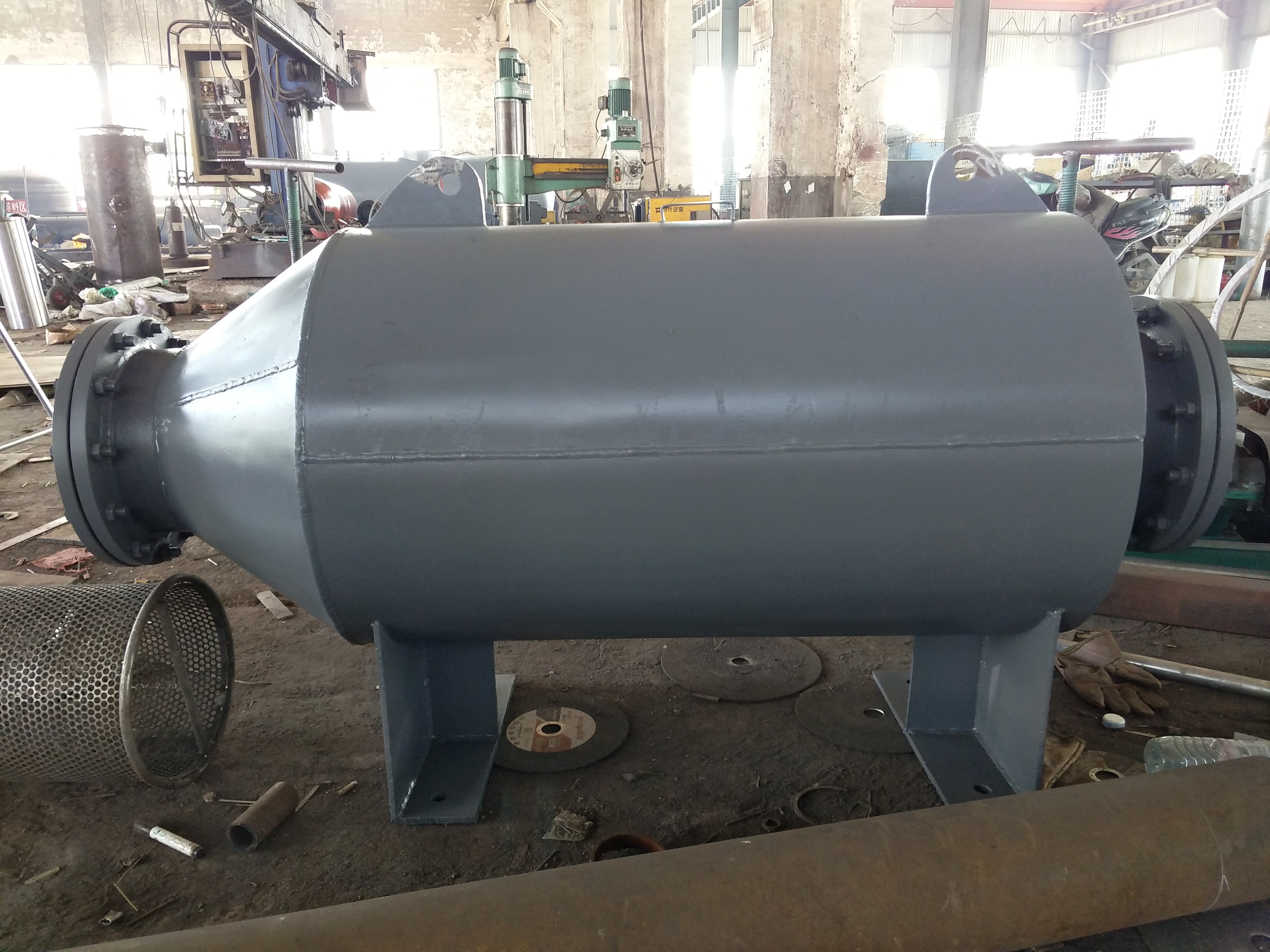

放散消声器
放散消声器
放散消声器
放散消声器

放散消声器

放散消声器分为氧气放散消声器,氮气放散消声器等其他气体放散消声器,遥遥范围非常广泛用于电力、化工、冶金等行业中安全阀、PCV阀、锅炉汽包和排汽阀的高温高压蒸汽排放等的消音。
在线询价
  • 内容详情

放散消声器介绍:


放散消声器分为氧气放散消声器,氮气放散消声器等其他气体放散消声器,使用范围非常广泛用于电力、化工、冶金等行业中安全阀、PCV阀、锅炉汽包和排汽阀的高温高压蒸汽排放等的消音。


放散消声器结构型式:


放散消声器是一种扩散缓冲,小孔喷注与吸声结构相结合的复合消声器,在材质上采用既抗燃又耐腐蚀的不锈钢,适用于煤气、氧气、氮气、空气、化工工艺气体及水蒸汽在排放时产生的排气喷流噪声。


排放消音器、饱和蒸汽排放消音器、压缩气体放散消音器、F-型放空排气消音器。

我司生产的TA系列放散消声器,各种气体放散消声器,向空排放消音器可满足各种大小锅炉向空排汽、安全阀排汽及锅炉送风机进口的降噪消音要求,也广泛用于石油、化工、冶金、纺织等工业的锅炉蒸汽排放及其它气体消音排放,使之达到工业企业噪声标准要求,

放散消声器其特点如下:


1、放散消声器,向空排放消音器采用多级消音,消音量大,排汽消音器可达35~40分贝;放空消音器可达30~45分贝。


2、体积小,重量轻,安装简便,易维护。


3、放散消声器,筒体采用不锈钢或碳钢,具有足够瞧高的强度和耐腐蚀性。


4、能单独固定、吸收排汽管道的垂直及水平热位移,使排汽管道不因消音器的安装而受到额外的荷载,保证排汽管道在热能工作下的安全性。过热蒸汽排放消音器、饱和蒸汽排放消音器、压缩气体放散消音器、F-型放空排气消音器

突出优势

氧气放散消声器特点:


放散消声器主要用于电力、化工、冶金等行业中安全阀、PCV阀和排汽阀的高温高压蒸汽排放的消音。 对于锅炉安全阀和排汽阀,它可以看着是管道的一个组成部分,在内部作声学处理后,可减弱噪音的产生与,使出口噪声消音量达到20∽30分贝(A声级),相应地响度降低60%以上,主观感觉有明显效果。


设计安全阀排汽消音器,应考虑以下三个方面:


1、放散消声器,消音后应避免过大的噪声,消音量能满足《工业企业噪声卫生标准》的要求。


2、放散消声器应防锈、防堵、耐高温、高压、高气流。


3、放散消声器的排放量与阻塞比应适应安全阀排汽气流顺利排除。


放散消声器适用范围:


1.适用放散量:4000-128000m3/h(标况)


2.适用压力:本消声器必须接予放空阀后,压力≤0.15MPa


3.使用温度:


4.消声量:>30dB(A)

工作原理

放散消声器工作原理:


放散消声器采用了通孔喷、阻的消音原理,其中以大孔扩容控流代替微孔穿板型,在结构上首先保证安全门排汽必须顺畅的原理,多层次穿孔吸声,并结合了阻性消音原理,让蒸汽声波进入多孔吸声材料中的无数小孔内,激发多孔材料分子震动,使声能为了克服摩擦阻力和粘滞力而变成热能,即达到了理想的消音效果,更保证了蒸汽顺利排除。


放散消声器安装注意事项:


1.放散消声器配带材质为20号钢PN2.5JB81-94接管法兰一对,排污管法兰一对。


2.用户自配PN2.5 DN20排污阀一个。


3.放散消声器若放空阀前压力P>2.5MPa,宜在消声器前配管上安放一个φ=0.5D(配管直径)节流孔 板。


4.放散消声器严禁油水浸入吸声材料。


5. 放散消声器安装时消声器本体不得承受本身重量以外其它处力牵扯,并须坚放。


技术参数

放散消声器定购选型


在订购放散消声器时须提供下列资料:


(1)排汽量多少(T/h)、启跳压力、温度。


(2)排汽管外径、壁厚;


(3)结构可选定小孔式或抗喷阻复合型。一般用户选购复合型消声器,消音效果好,材质内部为不锈钢,壳体材料为碳钢;接管可选取焊接或法兰对接;支腿可选取腿式或耳式结构;


放散消声器技术参数型号:

型号排气量m3/h外 形 尺 寸(mm)
Φ1Φ2×SΦ3×SdDL1L2h3H
HF-K-14400Φ506Φ108×4Φ133×410608838012003400
HF-K-28800Φ708Φ159×5Φ194×4188181358012003670
HF-K-312800Φ906Φ194×6Φ245×41810241458012004000
HF-K-421800Φ1208Φ219×6Φ325×42313342138012004170
HF-K-543200Φ1608ΦF325×6Φ458×42317382758014504700
HF-K-664000Φ2012Φ377×6Φ530×43021803408014505070
HF-K-788000Φ2200Φ478×6Φ658×42323413788017005350
HF-K-8128000Φ2412Φ529×6Φ708×43026245358017005535
