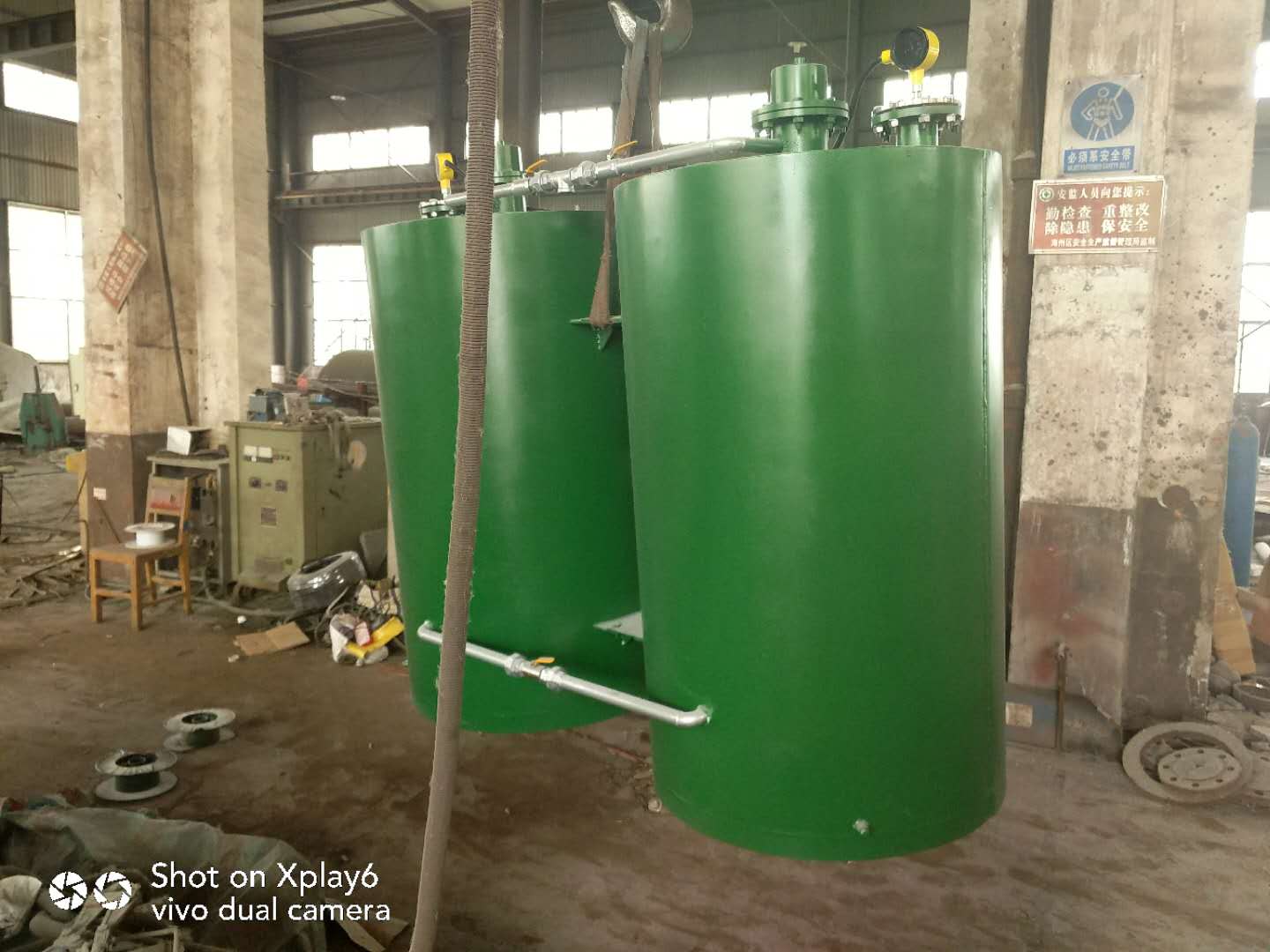

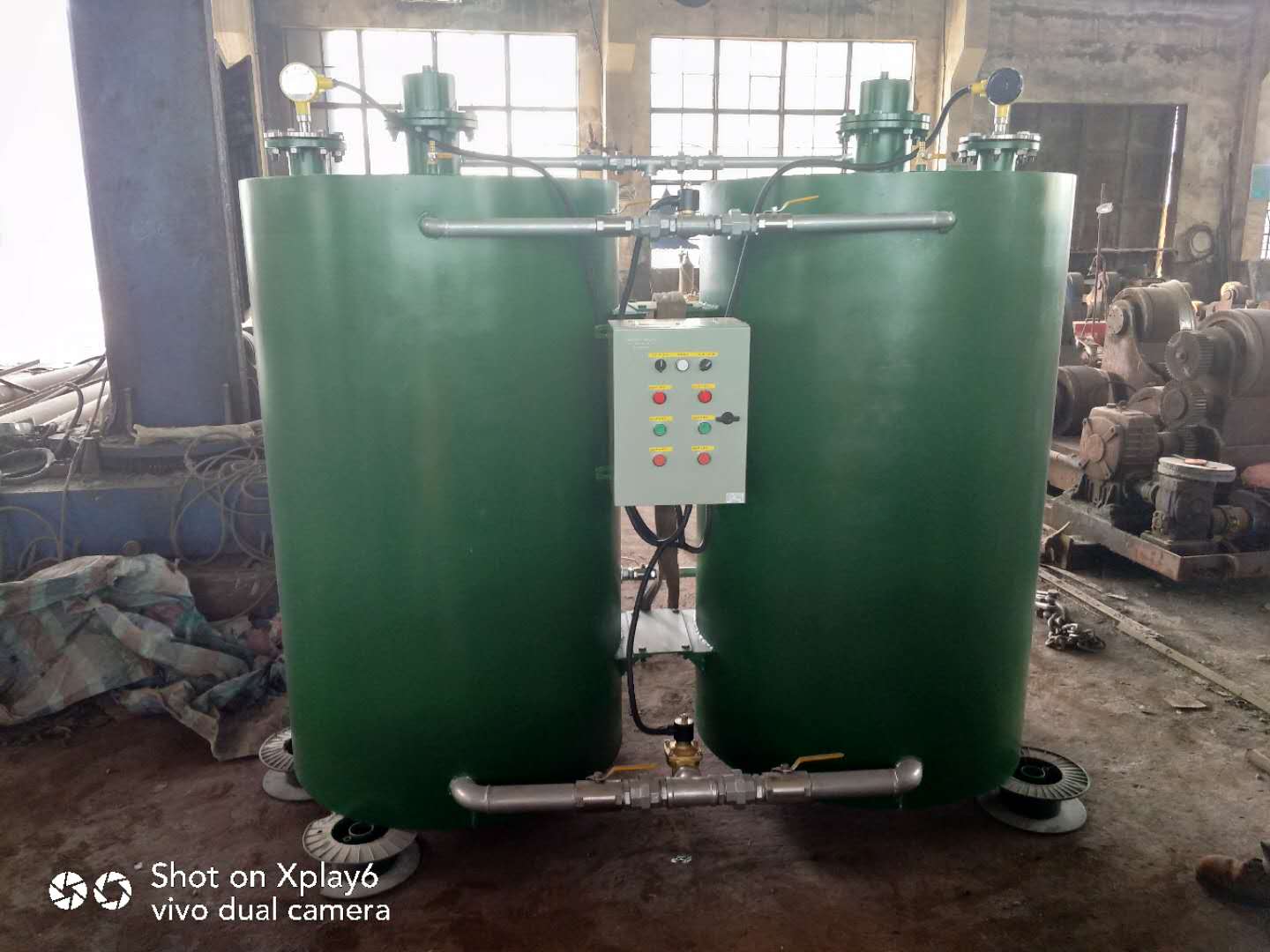

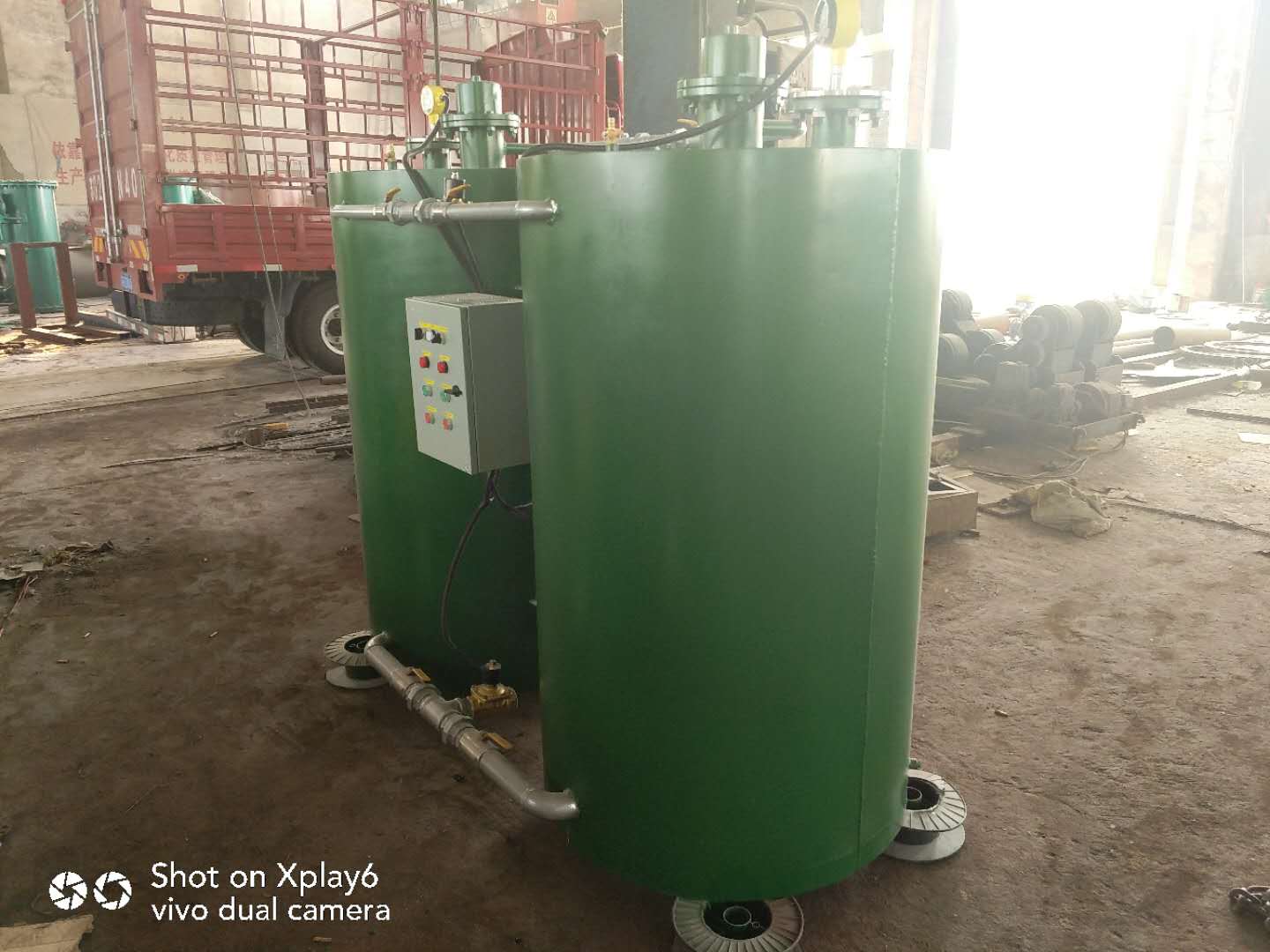

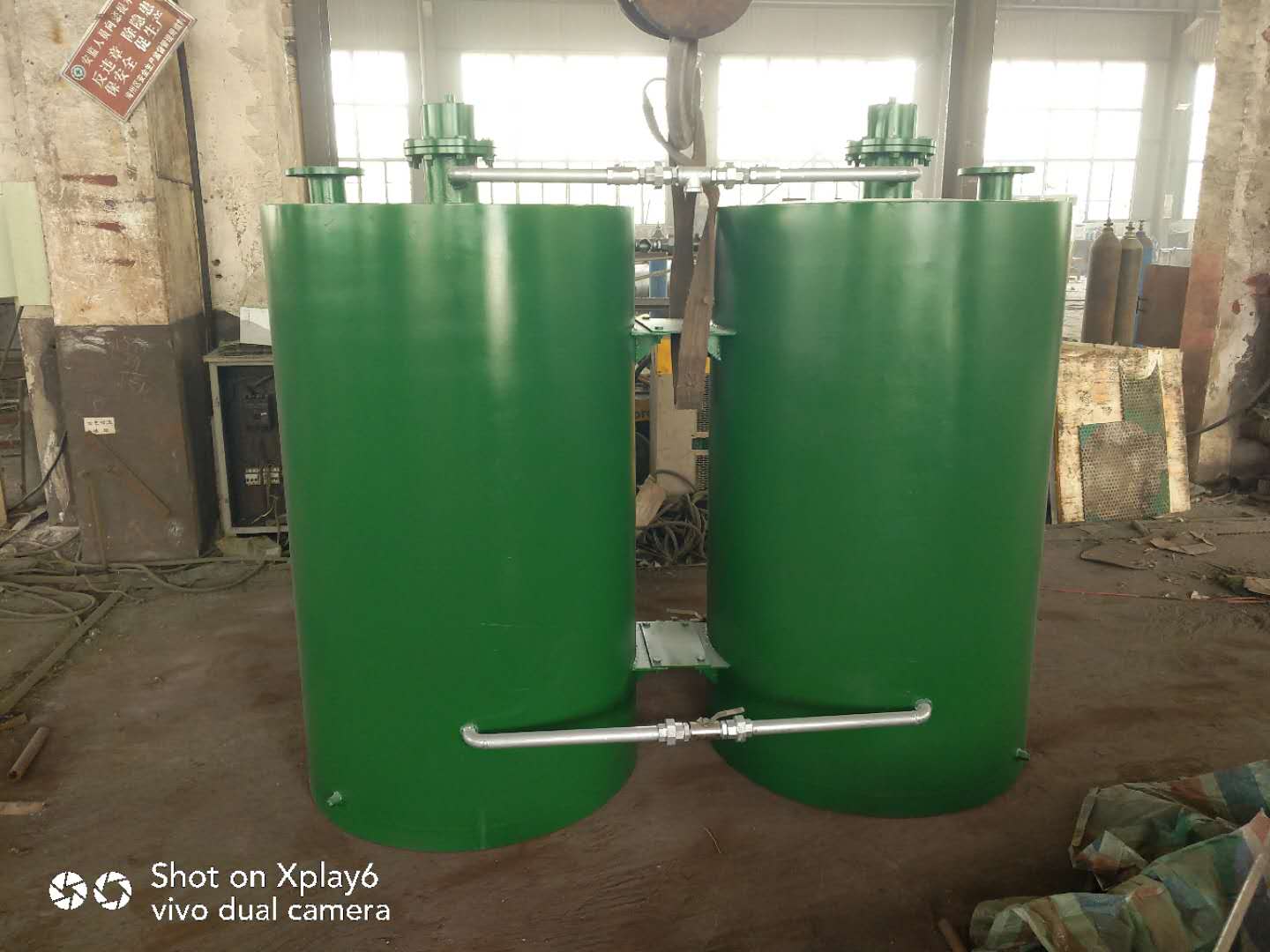

真空保持器
真空保持器
真空保持器
真空保持器

真空保持器

真空保持器适用于各种用途的自吸式(负压吸水)水泵装置及水泵站,水厂滤池虹吸管,以及其它虹吸导水管的抽真空及保持真空。水泵真空保持器采取水气置换原理利用自动排水抽气引水的方法等。
在线询价
  • 内容详情

真空保持器用途:

水泵真空保持器适用于各种用途的自吸式(负压吸水)水泵装置及水泵站,水厂滤池虹吸管,以及其它虹吸导水管的抽真空及保持真空。使停泵与开泵的中间环节减少,时间缩短,可随时启动未运转泵供水。 连云港灵动ZBQ型水泵真空保持器是WDF型水泵真空保持器的派生设计,克服了旧WDF型水泵真空保持器换气时乏汽易返回泵体的缺陷,缩短抽气时间,确保水泵吸水管快速形成真空;水泵真空保持器采取水气置换原理利用自动排水抽气引水的方法,达到自动形成和自动保持非自灌式水泵或虹吸管的真空,具有一台保持器同时供多台水泵使用的能力,比传统的真空泵抽气引水方法可靠、方便、节能;解决了各类吸水式水泵装置和水泵站的无底阀自动引水的愿望。 水泵真空保持器属自动运行,无需专人操作;工作中仅需少量自来水(用后的自来水仍可流回水池继续它用)和少许的单相(220V)电能。水泵真空保持器是给水排水泵站、净水厂滤池虹吸管,以及其它虹吸管导水等实现节能和微机自动化控制的理想新设备,同时不失为目前国内外在非自灌式泵站保持水泵真空的理想设备。

水泵真空保持器安装与使用:

1、水泵真空保持器宜设在水泵间的一角,将置换罐放在钢支架上。支架顶面应高于水泵顶面0.2-0.5米,并水平,使置换罐放置平稳,再接连吸气管,自来水管和排水管等各条管道及所配阀件。

2、应水泵真空保持器为部件运输状态,则到现场后需拼装成型,其方法如下:

(1)将罐体放在支架上,调整两罐间距装下环路,不拧紧;

(2)装中环路调整两置换罐角度,使其和中环路两活接相吻合并将其拧紧,再将下环路拧紧;

(3)装开关阀芯,并取出其运输用固定销;

(4)装过水管成形。

3、水泵真空保持器的排水管宜单独设管道接入吸水池或吸水井,在向着置换罐方向不应出现下坡段,管直径为50毫米,出水口应低于池中最低水位0.5米(如单独设置管道确有困难时,亦可就近与两台水泵吸水管连接)。

4、水泵与置换罐之间连接的吸气管道,在向着置换罐方向不应出现下坡段。各类管道的管接头应确保不漏气、不漏水。

5、安装在水泵顶部的闸阀,平时置于常开位,仅在维修水泵时将其关闭。

6、单向止水排气阀在启动水泵送水时自动关闭,停止送水时自动开启,不需人操作。 水泵真空保持器附说明:对水泵系统应在水泵排气管上加设“单向止水排气阀”一个,与安装在水泵顶部的闸阀串联,该阀在启动水泵运转时自动关闭,防止压力水进入水气置换罐,在水泵停止运转时自动开启,使进入水泵的气体上升至置换罐,可使水泵保持真空状态(此阀由连云港灵动公司特制)。

7、对有水封环的水泵,其水封管应与自来水连接,以保证水泵盘根内经常处于水封状态。

8、安装完毕后,检查管路是否有漏水漏气处,如无,即可向置换罐内注水使用。

9、水泵或虹吸管形成真空及保持真空

(1)接通水源,开启两罐上的自来水管开关阀⑵和手动注水阀⑴,开始向两罐内同时注水,当注水已满并稍有溢流时,在关闭手动注水阀⑴,注水工作即告结束。

(2)将水泵顶部吸气管上的闸阀置于开启位。

(3)将各置换罐上的手动进气阀⑶置于开启位。

(4)先开启某一置换罐上的手动出水阀⑷,此罐即开始进行水气交换工作。

(5)间隔一分钟左右再开启另一置换罐上的手动阀⑷,至此已开启或关闭的手动阀立即固定下来,以后的注水工作和水气置换工作均将自动进行。

突出优势

水泵真空保持器特点:

水泵真空保持器采取水气置换原理用排水抽气引水的方法,达到自动形成和自动保持非自灌式水泵或虹吸管的真空。具有一台水泵真空保持器同时供多台水泵使用的能力。 水泵真空保持器为自动运行,不需人操作,也不需要电能,工作中仅需少量自来水(用后的自来水仍可流回水池继续使用)。它是给水排水泵站、净水厂滤池虹吸管,以及其他虹吸管导水等实现节能和微机自动化控制的理想新设备。

工作原理

水泵真空保持器构造及工作原理:

1、水泵真空保持器构造

水泵真空保持器由水气置换罐、注水排气系统即排水系统即排水吸气系统三部分组成。

(1)水气置换罐 是储存置换用水体和被吸入气体的密封罐。罐内装有水位浮子、止水浮子和止水浮子限位罐。本产品采用双罐结构,在工作时保证换气的可*性,在检修时互为备用。

(2)注水排气系统 由手动注水阀、注水阀、注水开关阀、注水管及排气阀等组成。

(3)排气吸气系统 由止水封头、排水口、排水管、手动排水阀以及吸气管、进气阀等组成。

2、水泵真空保持器的工作原理

水泵真空保持器打开注水阀时,则向罐内注入自来水,罐内水位不断上升,罐内气体受压,自动开启罐顶的排气阀,将罐内气体排出。当罐内水位上升到限定高度时,利用水位浮子和止水浮子操纵注水开关阀,自动关闭注水阀,停止注水。并同时打开止水浮子阀,罐内的水在重力作用下,经排水管排出,罐内形成真空,将需要抽气的水泵和其吸水管内(或虹吸管内)的空气通过吸气管、进气阀、吸入置换罐内。当罐内水位下降至限定高度时,由于水位浮子和止水浮子的作用,在排水管内的吸水引力作用下,使止水浮子阀关闭排水口,停止排水。在停止排水的同时,由止水浮子限位管操纵注水开关阀打开注水阀,开始注水。此后进入循环过程,使被抽气的系统充满水并一直保持真空状态。

技术参数

水泵真空保持器特殊规格可以根据用户需求另行安排设计方案!有意者联系我们!

水泵真空保持器选型:
一台水泵真空保持器可同时保持4-6台水泵的真空。保持真空时本产品与水泵型号,大小无关;形成真空时间的长短,则与吸水管和水泵容积大小、吸程高低有关。

水泵真空保持器产品型号即参数
水泵真空保持器型号
ZBQ-1
ZBQ-2
ZBQ-3
规  格
Ø600x1200x2
Ø750x1300x2
Ø900x1450x2
容  积(m3)
1.0
1.2
2.0
抽气量(m3)
0.85/5min
0.90/5min
0.95/5min

水泵真空保持器合理的选型见下表:
水泵真空保持器吸水管直径mm
350
400
450
500
600
700
800
吸水管长度L(m)
ZBQ-1型
L
L
L
L
L



ZBQ-2型


L
L
L
L


ZBQ-3型



L
L
L
L
L

水泵真空保持器图表说明:

1、需要保持真空的水泵台数超过6台可升级选用,小于3台或供水保证率要求较低者可降级选用;

2、用于滤池虹吸管抽真空时,宜选用WDF—96C型;

3、吸水管长度直径大于表中所列数值时,仅形成真空时间略长,对保持真空并无影响。

注意:以上真空保持器技术规格参数仅供参考以实际设计为主。
