循环水二次滤网介绍:
凝汽器二次滤网特点:
目前各电厂凝汽器循环水系统中较为普遍使用的固定式和旋转式两种二次滤网,通过多年来运行实践证明,主要存在以下几点问题:
1、固定式的特点: 网芯固定不能旋转,清理污物效果差,网孔易堵塞,清理要等待停机。
2、旋转式特点: 网芯旋转、清洗时靠负压反冲,该滤网清污能力较固定式强,但是当洪峰季节货水污较严重时,以及水中含塑料薄膜。杂草等粘俯力较强的污物时,清洗效果仍不理想,如遇排污室刮板磨损严重时,清污效果更差,结构上也存在较大缺点:
(1)驱动网芯的一对大小齿轮常年在含泥沙等杂质的水中运行、极易磨损和腐蚀,严重影响机组安全和经济运行。
(2)传动控制系统较为复杂,一般由控制电磁阀、油泵、油箱、油缸、油马达、油路控制箱等组成,运行之中最容易发生漏油、控制失灵现象。
(3)维修、检修工作量大。
针对上述二次滤网存在的缺点,连云港灵动公司通过调查研究和反复试制制设计成电回转反冲式二次滤网,是目前使用性能最佳的二次滤网,它具有以下特点:
1、网芯驱动齿轮与循环水隔绝,润滑系统采用全封闭开形式,齿轮不再受水、泥沙等杂质磨损和侵蚀。
2、消除了老式二次滤网存在的传动系统复杂易产生故障的缺点,动行安全可靠,检修维护方便。
经过拦污栅和一次滤网过滤的循环水中仍含有不少悬浮物和泥沙等杂质,经过循环水泵进入二次滤网再过滤,当水中悬浮物和泥沙等杂质在滤网处附到一定数量时,滤网的内外水压差增大到控制系统规定数值时(一般为500mmH2O柱),启动控制系统动用、排污机构投入工作,将附着物排出二次滤网,待内处压差恢复到正常时(一般≤400mmH2O柱)控制机构关闭、循环往复,从而完成过滤排污工作过程。
凝汽器二次滤网系统的检修、维护:
转动部件是否转动良好;电动机及减速装置是否运转良好;各结合部有无泄漏;试运前清除网板的杂物。二次滤网蜗轮和蜗杆通常在检修周期内只需加鋰基脂润滑油。如需维修由制造厂来更换维修。二次滤网的轴承通常有足够的使用周期,大修周期需做常规检查。
循环水二次滤网工作原理:
经过拦污栅和一次滤网过滤的循环水中仍含有不少悬浮物和泥沙等杂质,经过循环水泵进入二次滤网再过滤,当水中 悬浮物、塑料薄膜等杂质在滤网表面附到一定数量时,二次滤网滤网的内外水压差增大到控制系统规定数值时(一般为500mmH2O柱),启动控制系统动用、排污机构投入工作,将附着物排出二次滤网,待内处压差恢复到正常时(一般≤400mmH2O柱)控制机构关闭、循环往复,从而完成过滤排污工作过程。也可以根据用户情况选择定时排污。 二次滤网可立式或卧式安装在凝汽器 进口,也可安装在循环泵出口,其效果相同。滤网进口直管段长度应大于循环水管道直径。安装时不可倾斜,联接要牢固。滤网与凝汽器循环水二次滤网管进口距离保持在1000mm以上,并在滤网与凝汽器之间加装补偿节,便于检修装拆和补偿之用。安装后,须清除滤网前循环水管中的一切杂物,投运前,并作运行试验。反冲洗水量:不大于总循环水量的5%~10% 反冲洗间隔时间(设定):1~24小时可调 反冲洗时间(设定):0~10分钟可调 。
循环水二次滤网四种运行方式:
A、 二次滤网差压控制为:二次滤网前后设压、差测量系统,当前后压、差达到设定值时500mmH2O二次滤网网芯内或外的排污斗(槽)在摆线针轮减速机驱动下,同步转动,附在网芯内或外表面的杂物通过罩在网芯内表面的排污斗(槽),被网芯外或内流向网芯内或外部反冲水将其反冲入排污斗(槽),然后进入排污管,通过自动打开的排污阀排掉,排污时间结束,差、压测量系统再次检测差压值,当差压值大于500mmH2O时,排污机构再次启动,再次清洗,直至差、压低于设计值300mmH2O时,减速机自动停止旋转,排污阀自动关闭,清洗结束。
B、 二次滤网时序控制:列如:二次滤网设计8小时(可任意设定)自动清洗一次,清洗时无论差、压是否达到设计值,都自动启动清洗,待清洗时间结束后,减速机停止工作,排污阀随之关闭。时序控制时,差、压控制为停止状态,相互不能同时运行。
C、 就地控制:为方便现场就地调试工作,通过手动/自动控制切换,以及对排污阀、减速机方向进行调整。
D、 在集中控制室通过单元机组DCS的操作,能远程操作实现自动程序启动和停止。
凝汽器二次滤网作用:
1)作用清除循环水中大于8mm的杂质,防止杂物随着循环水进入凝汽器换热管管程,堵塞换热管而影响冷却效果以及保障胶球清洗装置收球率。
2)形式连云港灵动公司经过多年实践推出清污能力强、水阻小、自动化程度高、运行安全可靠、检修维护方便。
循环水二次滤网具体形式有:
网芯固定WE型外旋式二次滤网和排污斗(网芯)旋转FE型切换式反冲洗二次滤网及DE型全密封电动压力反冲式二次滤网。

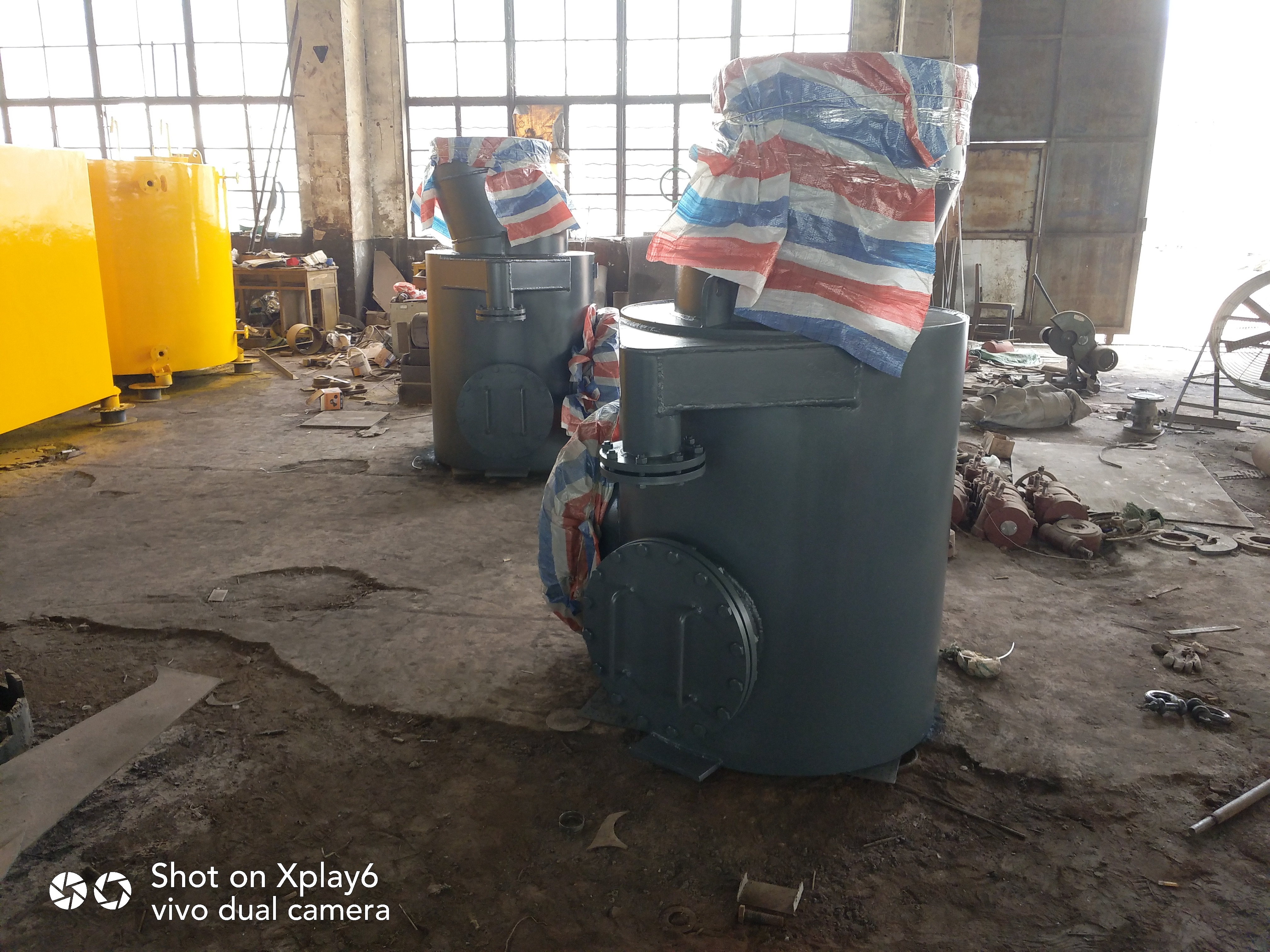

1、 WE型外旋式二次滤网
A、结构特点WE系列外旋式二次滤网为立式安装,由壳体、网芯、蝶阀和排污阀等组成。网芯采用不锈钢制造、排污口放水口、人孔门位置根据电厂实际情况进行设计。
B、工作原理WE系列外旋式二次滤网的进水是从网芯外部流向网芯内部,循环冷却水中杂物被阻拦、积存在网芯外部周围。当网芯内、外压差达到一定值时,将排污阀打开,并将蝶阀由全开位置转到导向位置,使循环冷却水在网芯外围沿切线方向急速旋转流动,从而将积存在网芯外围杂物冲刷掉,然后汇集到排污管中排掉。当清污冲洗结束后,将蝶阀转到全开位置,关闭排污阀。
C、主要技术参数 清污率:≥95%,水阻:≤300H2O,网芯孔径直径:8.0mm
D、技术参数规格型号请看最下方表格......
2、 DE型全密封电动压力反冲式二次滤网
A、结构特点主要由:壳体、不锈钢网芯、传动机构、减速机、排污阀门等六部分组成,有立式和卧式两种
B、工作原理经过拦污栅和一次滤网过滤的循环水中含有不少悬浮物和泥沙的杂质,再经过循环水泵进入二次滤网再过滤。当水中悬浮物和泥沙等杂物在滤网处附着到一定数量时,滤网的内外水压差增大到控制系统规定时(一般为500mmH2O柱),自动控制系统启动,排污阀同时打开,排污斗开始旋转,附着的杂物被负压反冲水反冲排污口排掉。待内外压差恢复到正常时(一般≤300mmH2O柱)驱动机构自动关闭,排污阀同时关闭。从而完成过滤排污过程,同时二次滤网可与DCS系统连接实现在线全自动操作。
C、主要技术参数及运行方式
(1)主要技术参数 清污率:≥95%,水阻:≤300mmH2O、网芯孔径:8mm,二次滤网一次反冲洗时间小于5分钟,且一次清洗带走的水量小于相应时间内额定流量5%,执行(电力部标准DL/T581-95T)
(2) 运行方式 二次滤网操作方式:手动操作和自动操作。
D、技术参数规格型号请看最下方表格......

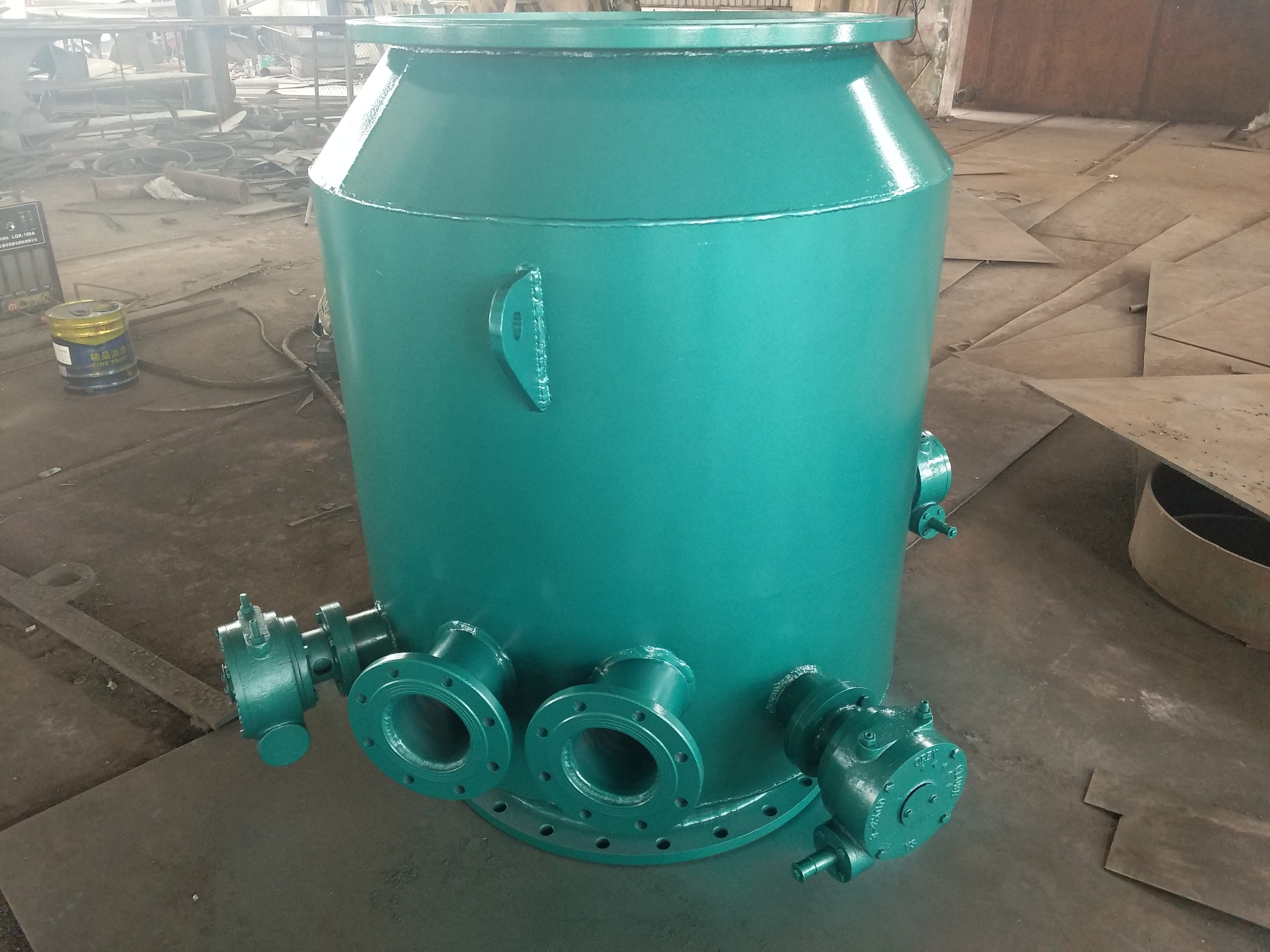

3、 FE型切换式反冲洗二次滤网
A、结构特点主要由:壳体、不锈钢网芯、传动机构、减速机、排污阀门等六部分组成,有立式和卧式两种
B、工作原理采用四个网芯,冷却水从网芯内向网芯外流过,在职污物积存在网芯内,当网芯内外压差大于一定值时,每个操作阀板转动90度角,切断进入网芯的冷却水,同时打开排污口,此时(单个)网芯外部的冷却水向网芯内流动,携带杂质污物由排污口排出,网芯依次清洗完毕后恢复正常运行。
C、主要技术参数及运行方式
(1)主要技术参数 清污率:≥95%,水阻:≤300mmH2O、网芯孔径:8mm
(2) 运行方式 二次滤网操作方式:手动操作和自动操作。
D、技术参数规格型号请看最下方表格......
技术参数
DE型全密封电动压力反冲式二次滤网技术参数:
型号 | 进出水口公称直径(mm) | 净水能力(t/h) | 通流倍率 | 滤网最大直径Φ(mm) | 长度±10%(mm) | 排污管数量规格(mm) | 过滤精密(mm) |
DE-450 | 450 | 1140 | 3.2 | 820 | 2000 | 2-DN200 | 4-8根据用户要求进行调整 |
DE-500 | 500 | 1480 | 3.2 | 1020 | 2480 |
DE-600 | 600 | 2035 | 3.6 | 1120 | 2580 |
DE-700 | 700 | 2770 | 3.2 | 1220 | 2780 |
DE-800 | 800 | 3620 | 3.1 | 1320 | 3030 |
DE-900 | 900 | 4580 | 3.2 | 1420 | 3230 |
DE-1000 | 1000 | 5655 | 3.1 | 1520 | 3680 |
DE-1200 | 1200 | 8140 | 3.1 | 1720 | 4080 |
DE-1400 | 1400 | 11080 | 3.2 | 1970 | 4530 | 2-DN250 |
DE-1600 | 1600 | 14080 | 3.2 | 2224 | 4880 |
DE-1800 | 1800 | 18320 | 3.0 | 2474 | 5300 |
DE-2000 | 2000 | 22620 | 3.1 | 2724 | 6000 |
DE-2200 | 2200 | 27370 | 3.1 | 3024 |
|
FE型切换式反冲洗二次滤网技术参数:
型号 | 进出水口公称直径(mm) | 净水能力(t/h) | 通流倍率 | 滤网最大直径Φ(mm) | 高度±10%(mm) | 排污管数量规格(mm) |
FE-500 | 500 | 1480 | 2.8 | 720 | 1200 | DN150 |
FE-600 | 600 | 2035 | 2.8 | 820 | 1500 | DN150 |
FE-700 | 700 | 2770 | 2.8 | 920 | 1600 | DN200 |
FE-800 | 800 | 3620 | 3.2 | 1020 | 1700 | DN200 |
FE-900 | 900 | 4580 | 3.2 | 1120 | 1800 | DN250 |
FE-1000 | 1000 | 5655 | 3.2 | 1220 | 2000 | DN250 |
FE-1200 | 1200 | 8140 | 3.2 | 1424 | 2276 | DN300 |
FE-1400 | 1400 | 11080 | 3.5 | 1624 | 2650 | DN300 |
FE-1600 | 1600 | 14080 | 3.5 | 1824 | 2650 | DN450 |
FE-1800 | 1800 | 18320 | 3.5 | 2024 | 2885 | DN450 |
FE-2000 | 2000 | 22620 | 3.5 | 2228 | 2895 | DN550 |
WE系列外旋式二次滤网技术参数:
型号/尺寸 | A | B | C | E | F | G | H | L | J | K | L | M | P | Q | T | 排污a | 人孔a | 放水a | 总重kg | 执行机型号 | 备注 |
WE-500-l | 1124 | 380 |
| 856 | 550 | 220 | 1224 | 674 | 0 | 550 | 822 | 804 | 200 | 824 | 820 | 180 | 120 | 300 | 700 | DKJ-410 |
|
WE-600-‖ | 1124 | 430 | 751 | 940 | 624 | 240 | 1224 | 784 | 0 | 660 | 724 | 1166 | 200 | 924 | 920 | 270 | 120 | 300 | 1000 | DQ120-A |
|
WE-700-‖ | 1641 | 483 | 770 | 1100 | 750 | 240 | 1741 | 866 | 0 | 780 | 1241 | 1244 | 171 | 483 | 1080 | 270 | 60 | 300 | 1200 | DQ120-A |
|
WE-800-‖ | 1683 | 588 | 1163 | 1320 | 820 | 300 | 1765 | 1053 | 0 | 880 | 1205 | 1755 | 300 | 588 | 1300 | 180 | 285 | 180 | 1500 | Q120 |
|
WE-900-‖ | 1658 | 588 | 1001 | 1420 | 920 | 315 | 1770 | 1118 | 0 | 925 | 1198 | 1663 |
| 588 | 1400 | 28790 | 287 |
| 1800 | Q120 |
|
WE-1600-‖ | 3224 | 1010 |
| 2550 | 1618 | 400 | 3400 | 1412 | 0 | 1450 | 2224 | 2591 | 180 | 500 | 2430 | 180 | 270 | 290 | 4700 | SMC-00/H3BC |
|
二次滤网法兰技术参数:
型号/尺寸 | 进口法兰 | 出口法兰 | 排污口法兰 | 放水口法兰 | 备注人孔门 两个人孔门 两个人孔门 三个 |
D | D1 | D0 | n-d | D | D1 | D0 | n-d | D | D1 | D0 | n-d | D | D1 | D0 | n-d |
WE-500-l | 635 | 595 | 533 | 16-Φ22 | 635 | 595 | 533 | 16-Φ22 | 240 | 210 | 161 | 12-Φ15.5 | 240 |
|
WE-600-‖ | 735 | 695 | 633 | 20-Φ22 | 735 | 695 | 633 | 20-Φ22 | 240 | 210 | 161 | 12-Φ15.5 |
|
WE-700-‖ | 860 | 810 | 724 | 20-Φ22 | 860 | 810 | 724 | 20-Φ22 | 240 | 210 | 161 | 12-Φ15.5 | 215 | 185 | 134 | 8-Φ15.5 |
WE-800-‖ | 960 | 910 | 824 | 24-Φ26 | 960 | 910 | 824 | 24-Φ26 | 365 | 330 | 330 | 12-Φ18 | 365 | 330 | 275 | 12-Φ18 |
WE-900-‖ | 1060 | 1010 | 924 | 24-Φ26 | 1060 | 1010 | 924 | 24-Φ26 | 365 | 330 | 330 | 12-Φ18 | 190 | 160 | 109 | 8-Φ15.5 |
WE-1600-‖ | 1800 | 1724 | 1624 | 40-Φ33 | 1800 | 1724 | 1624 | 40-Φ33 | 430 | 390 | 328 | 12-Φ22 | 190 | 160 | 109 | 8-Φ15.5 |
注意:以上二次滤网技术规格参数仅供参考以实际设计为主
