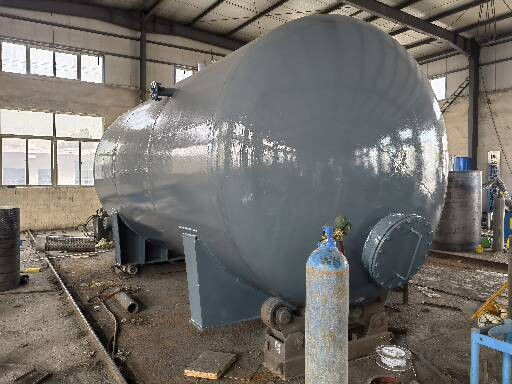

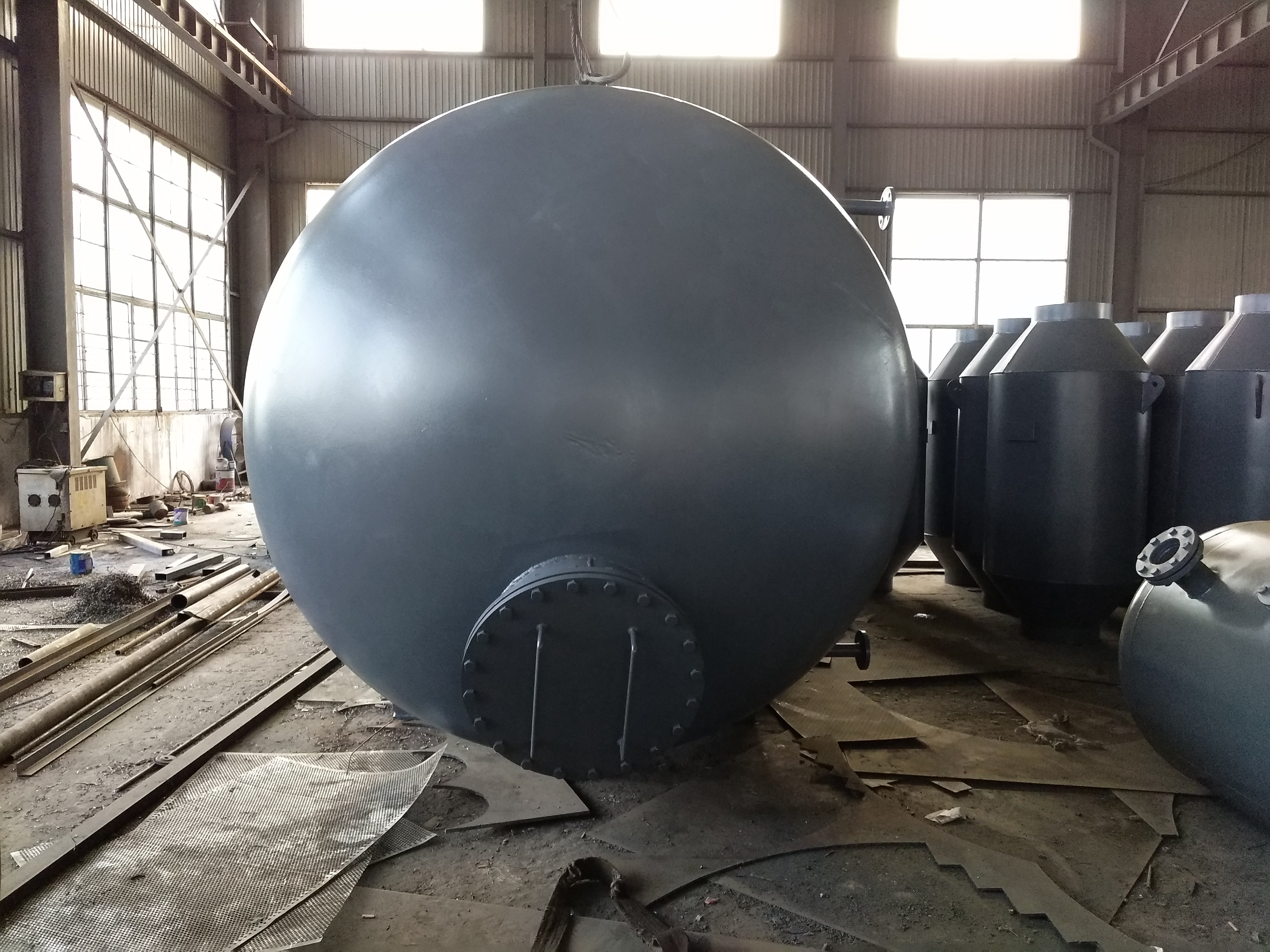

低位热力除氧器
低位热力除氧器
低位热力除氧器
低位热力除氧器

低位热力除氧器

热力除氧器有高位热力除氧器和低位热力除氧器是锅炉及供热系统关键设备,如低位热力除氧器除氧能力差,将对锅炉给水管道、省煤器和其它附属设备的腐蚀造成的严重损失等。
在线询价
  • 内容详情

热力除氧器介绍:

旋膜式除氧器是喷雾填料式除氧器的替代产品,连云港灵动生产的是一种最新型热力式除氧器又称旋膜除氧器原理是补水经起膜管呈螺旋状按一定的角度喷出与加热蒸汽进行热交换除氧,给水加热到对应除氧器工作压力下的饱和温度,除去溶解于给水的氧及其它气体,防止和降低锅炉给水管、省煤器和其它附属设备的腐蚀。

热力除氧器基本概述:

热力除氧器有高位热力除氧器和低位热力除氧器是锅炉及供热系统关键设备之一,如热力除氧器除氧能力差,将对锅炉给水管道、省煤器和其它附属设备的腐蚀造成的严重损失,引起的经济损失将是热力除氧器造价的几十或几百倍,国家电力部因此对热力除氧器含氧量 提出了部分标准,即大气式热力除氧器给水含氧量应小于15цɡ/L,压力式热力除氧器给水含氧量应小于7цɡ/L。 除氧定律,盖吕萨克定律 在压强不变的时候,一定质量的气体的温度每升高1°c,其体积的增加量等于它在0°c时体积的1/273;或在压强不变时,一定质量的气体的体积跟热力学温度成正比。由法国科学家盖吕萨克在实验中发现,故名。适用于理想气体,对高温、低压下的真实气体也近似适用。 亨利定律,在一定温度下,气相总压不高时,对于稀溶液,溶质在溶液中的浓度与它在气相中的分压成正比;道尔顿分压定律,在温度和体积恒定时,混合气体的总压力等于组分气体分压力之和,各组分气体的分压力等于该气体单独占有总体积时所表现的压力。

热力除氧器供货范围:

除氧器本体,除氧水箱本体,就地水位计,就地压力表,就地温度计,平衡容器,安全阀,基础垫板,滚轮其它远传控制需要方选配.

突出优势

除氧定律:

热力除氧原理是以亨利定律和道尔顿定律作为理论基础的。 亨利定律指出:在一定温度下,当溶于水中的气体与自水中离析的气体处于动平衡状态时,单位体积水中溶解的气体量和水面上该气体的分压力成正比。 根据亨利定律,如果水面上某气体的实际分压力小于水中溶解气体所对应的平衡压力,则该气体就会在不平衡压差的作用下,自水中离析出来,直至达到新的平衡为止。如果能从水面上完全清除气体,使气体的实际分压力为零,就可以把气体从水中完全除去。这就是热力除氧的基本原理。 道尔顿定律提供了将水面上气体的分压力降为零的方法。它指出:混合气体的全压力等于各组成气体的分压力之和。 当给水被定压加热时,随着水蒸发过程的进行,水面上的蒸汽量不断增加,蒸汽的分压力逐渐升高,及时排除气体,相应地水面上各种气体的分压力不断降低。当水被加热到除氧器压力下的饱和温度时,水大量蒸发,水蒸气的分压力就会接近水面上的全压力,随着气体的不断排出,水面上各种气体的分压力将趋近于零,于是溶解于水中的气体就会从水中逸出而被除去。

热力除氧器特点:

不仅能除去锅炉给水中的溶解氧,而且能除去水中游离的CO2、NH3、H2S等腐蚀性气体。 除氧后水中不会增加含盐量与其它杂质。 采用高效填料,除氧效率高,给水也可常温。 水温在一般室温条件下,出水的含氧量仍能符合规定要求。

热力除氧器分类:

热力除氧器分类为,真空热力除氧器,旋膜热力除氧器,内置式热力除氧器,无头式热力除氧器等统称为大气式除氧器和压力式除氧器又称高压热力除氧器及低压热力除氧器或高位热力除氧器及低位热力除氧器。不同类型的除氧器内部组成部件也有所不同。

热力除氧器停运注意事项:

⑴当负荷小于20%额定负荷时,热力除氧器由四抽切换为辅汽加热,维持0.147MPa定压运行。

⑵当机组停止运行后,根据具体情况决定是否停止热力除氧器上水。

⑶热力除氧器若停运两个月以上,应采用充氮保护,切断一切汽源、水源,放尽水箱余水,关闭放水阀,全面隔离后开启充氮总门和隔离门,对热力除氧器充氮并维持一定压力。

工作原理

热力除氧器的结构原理:

低位热力除氧器主要由除氧塔头、除氧水箱两大件以及接管和外接件组成,其主要部件热力除氧器(除氧塔头)是由外壳、汽水分离器、新型旋膜器(起膜管)、淋水篦子、蓄热填料液汽网等部件组成.

下面向您着重介绍除氧塔头的结构原理:

1.外壳:

热力除氧器外壳是由筒身和冲压椭圆形封头焊制成.,中、小低压除氧器配有一对法兰联接上下部,供装配和检修时使用,高压除氧器留配有供检修的人孔.

2. 汽水分离器:

热力除氧器汽水分离器取代了原老式热力除氧器内草帽锥形式结构设计,使热力除氧器消除了排汽带水现象。

3.旋膜器组:

热力除氧器旋膜器组由水室、汽室、旋膜管、凝结水接管、补充水接管和一次进汽接管组成.凝结水、化学补水、经旋 膜器呈螺旋状按一定的角度喷出,形成水膜裙,并与一次加热蒸汽接管引进的加热蒸汽进行热交换,形成了一次除氧,给水经过淋水篦子与上升的二次加热蒸汽接触被加热到接近热力除氧器工作压力下的饱和温度即低于饱和温度2-3℃,并进行粗除氧.一般经此旋膜段可除去给水中含氧量的90-95%左右.

4.淋水篦子:

热力除氧器淋水篦子是由数层交错排列的角形钢制作组成,经旋膜段粗除氧的给水在这里进行二次分配,呈均匀淋雨状落到装在其下的液汽网上.

5.蓄热填料液汽网:

热力除氧器蓄热填料液汽网又称填料层是由相互间隔的扁钢带及一个圆筒体,内装一定高度特制的不锈钢丝网组成,给水在这里与二次蒸汽充分接触,加热到饱和温度并进行深度除氧目的,低压大气式热力除氧器低于10ug/L、高压热力除氧器低于5ug/L(部颁标准分别为15ug/L、7ug/L).

6.除氧水箱:

除过氧的给水汇集到热力除氧器下部容器即水箱内,除氧水箱内装有最新科学设计的强力换热再沸腾装置,该装置具有强力换热,迅速提升水温,更深度除氧,减小水箱振动,降低口音等优点,提高了设备的使用寿命,保证了热力除氧器运行的安全可靠性.

热力除氧器工作原理:

凝结水及补充水首先进入低位热力除氧器的除氧头内旋膜器组水室,在一定的水位差压下从膜管的小孔斜旋喷向内孔,形成射流,由于内孔充满了上升的加热蒸汽,水在射流运动中便将大量的加热蒸汽吸卷进来(试验证明射流运动具有卷吸作用);在极短时间很小的行程上产生剧烈的混合加热作用,水温大幅度提高,而旋转的水沿着 膜管内孔壁继续下旋,形成一层翻滚的水膜裙,(水在旋转流动时的临界雷诺数下降很多即产生紊流翻滚),此时紊流状态的水传热传质效果最理想,水温达到饱和温度。氧气即被分离出来,因氧气在内孔内无法随意扩散,只能上升的蒸汽从排汽管排向大气(老式热力除氧器虽加热了水,分离出了氧但氧气比重大于加热蒸汽,部分氧又被下流的水带入水箱,也是造成除氧效果差的一种原因)。经起膜段粗除氧的给水及由疏水管引进的疏水在这里混合进行二次分配,呈均匀淋雨状落到装到其下的液汽网上,再进行深度除氧后才流入水箱。水箱内的水含氧量为高压0-7 цɡ/L,低压小于15цɡ/L达到部颁运行标准。 因旋膜式热力除氧器在工作中使水始终处于紊流状态,并有足够大的换热表面积,所以传热传质效果越好,排汽量小(即用与加热的蒸汽量少,能源损失小带来的经济效益也可观)除氧效果好产生的富裕量能使热力除氧器超负荷运行(通常可短期超额定出力的50%)或低水温全补水下达到运行标准。

技术参数

热力除氧器技术参数:

压力式热力除氧器(又称旋膜除氧器,低位热力除氧器)GCM型运行压力0.1~0.98MPa:

旋膜除氧器,热力除氧器型号除氧器额定出力t/h水箱有效容积m³工作压力Mpa工作温度℃设备净重kg
GCM220/50220500.515822866
GCM250/602506025260
GCM300/703007029292
GCM350/703507030756
GCM440/10044010048166
GCM 600/14060014062560
GCM680/14068014063895
GCM710/14071014065062
GCM1080/200108020092220


旋膜除氧器,热力除氧器技术参数:

大气式热力除氧器(又称旋膜除氧器,低位热力除氧器)DCM型运行压力0.02~0.08MPa:

旋膜除氧器,热力除氧器型号除氧器额定出力t/h水箱有效容积m³工作压力Mpa工作温度℃设备净重kg
DCM10/51050.021042680
DCM20/1020103570
DCM35/2035208070
DCM40/2040208320
DCM50/2550258630
DCM75/3575359700
DCM85/3885359900
DCM130/401304014538
DCM150/501505018060
DCM180/601806022300
DCM220/602206023856
DCM250/602506024800
DCM300/703007027705
DCM350/703507028952
