容积式换热器是利用冷、热流体交替流经蓄热室-的蓄热体(填料)表面,从而进行热量交换的换热器,间壁容积式换热器的冷、热流体被固体间壁隔开,并通过间壁进行热量交换的换热器,因此又称表面式换热器。
容积式换热器详细信息:
容积式换热器用途:适用于-般工业及民用建筑的热水供应系-
容积式换热器--:启动-、传热系数高、不易结垢、-冷水区容积利用率高、节能
容积式换热器安装型式:卧式容积式换热器、立式容积式换热器
容积式换热器热媒:蒸汽、热水
冬天来了,很-人都喜欢在 浴室 里洗-个热水澡,-洗就洗很-,不-要出去。城市里的人冬天之所以有热水澡,大-是利用容积式 换热器 的帮助,才能够提供高温、低温、-温等不同类型的热水,现在容积式换热器在城市居民-也比较普遍,在工厂宿舍-也-见。那么容积式换热器选型方法与--是什么呢?-起来看看相关介绍。
容积式换热器信息:
随着我-经济建设的发展,生活热水的换热设备日-月异,涌现了不少-技术-产-,其-卧式容积式热交换器是今年来-内生活热水、集-供热系--较典型的设备。
容积式热交换器可省掉热水箱(罐),热媒通人盘管管束与罐体内的水进行换热,使罐内水温升高而达到使用热水要求,属间接加热方式。容积式换热器种类很-,从外型上可分立式和卧式换热器;从热媒-质可分汽水型和水水型,即热媒可采用蒸汽或高温水;从罐体内结-而分有容积式和半容积式(半即热浮动盘管式)等类型。
卧式容积式换热器也叫压力容器,属于承压设备。企业要有压力容器生产许可-才能生产。-加属于当地的锅-部门监管的范畴,它主要由筒体、蒸汽盘管或管束组件,蒸汽进出口、冷热水进出口等组成。
容积式换热器,它主要由器体、蒸汽盘管组件,蒸汽进出口、冷热水进出口等组成,为防止器体内表面腐蚀,在表面上喷涂有-层防腐合金层,并在合金层上刷制有油漆层,另取消原有管箱,蒸汽盘管通过法兰直接外接,从而使本-用-型具有结-简单合理、使用-长,换热-果-,节能等--。
容积式换热器按传热方式的不同可分为-合容积式换热器、蓄热容积式换热器和间壁容积式换热器三类

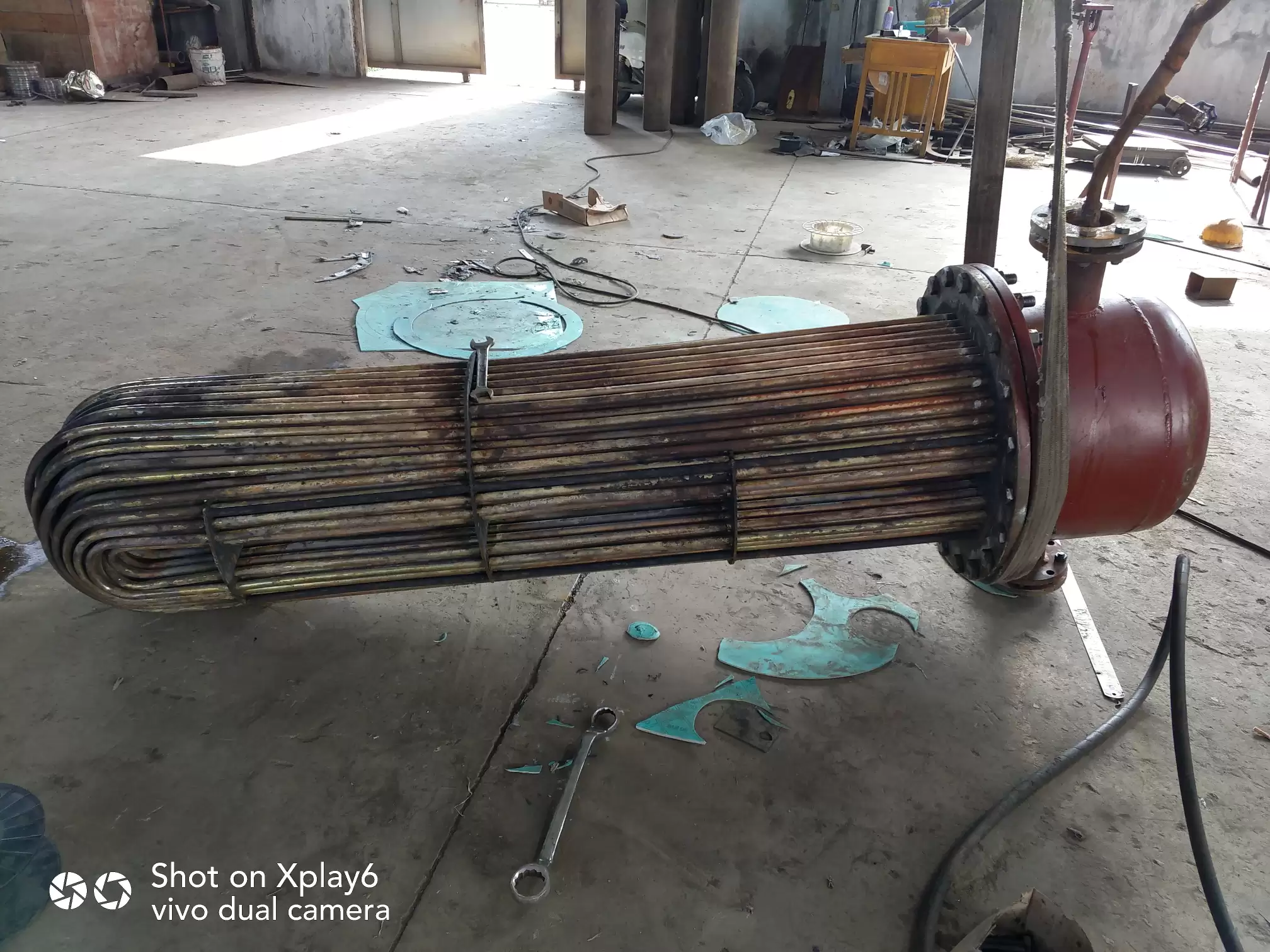

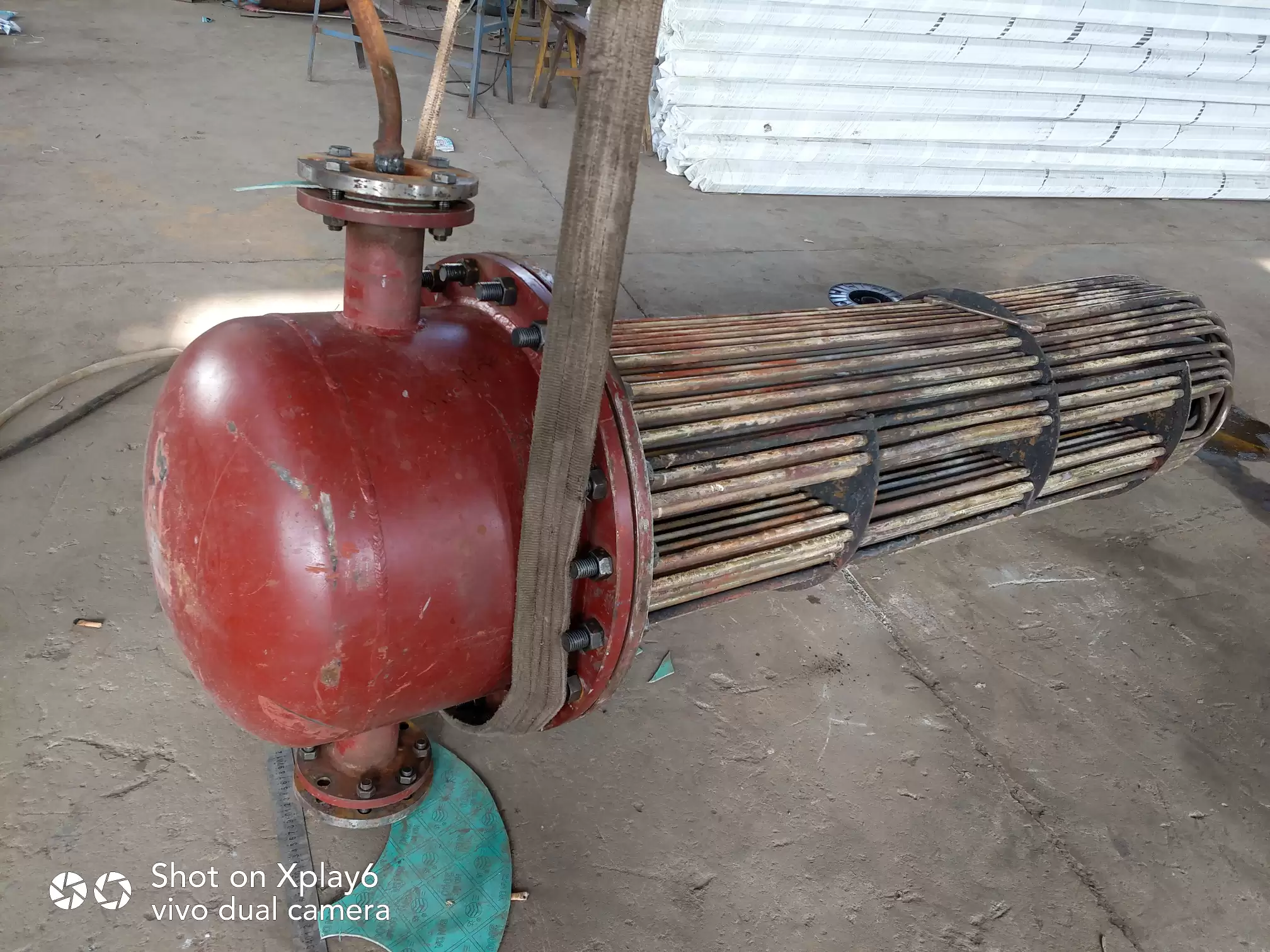

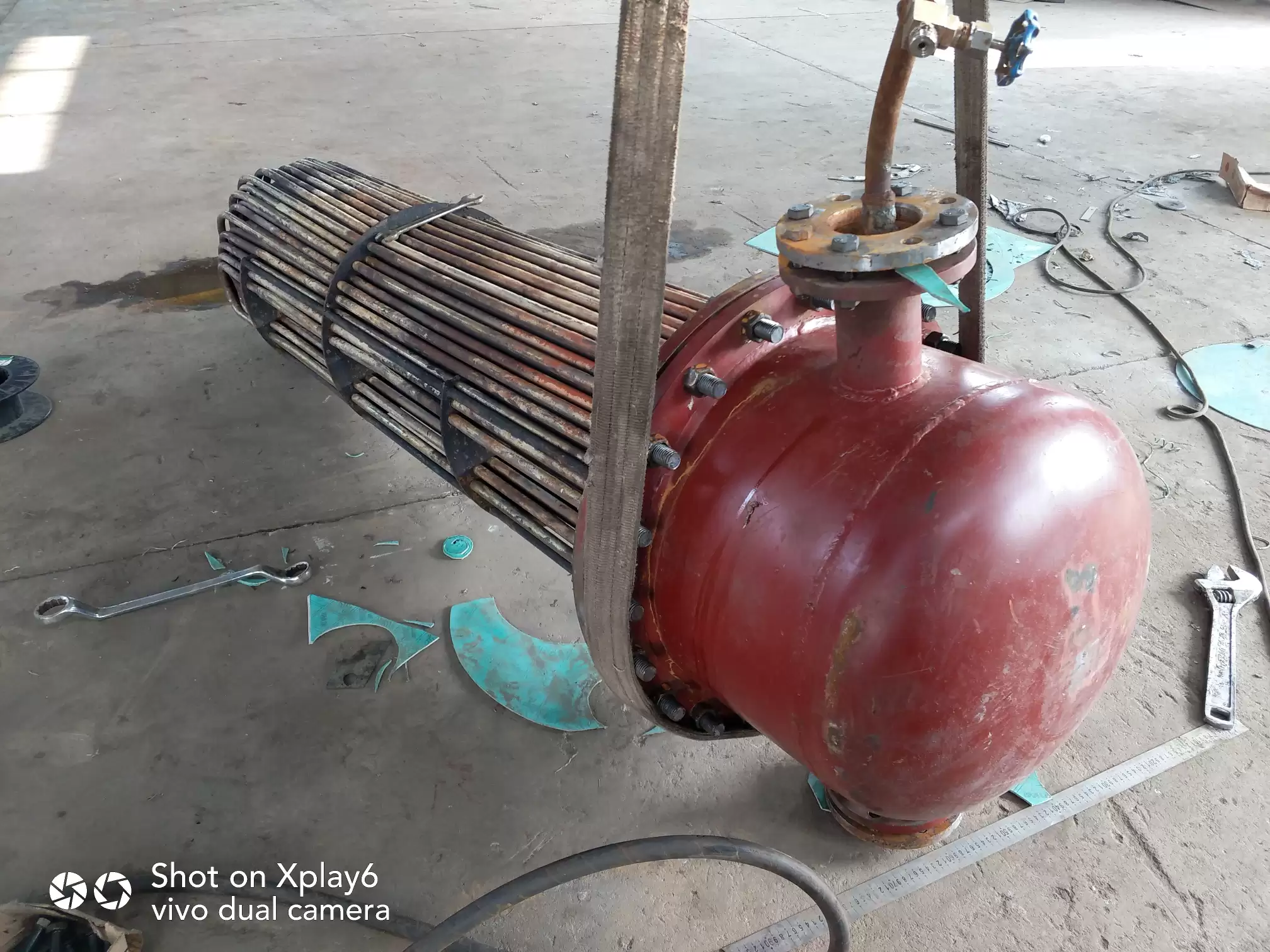

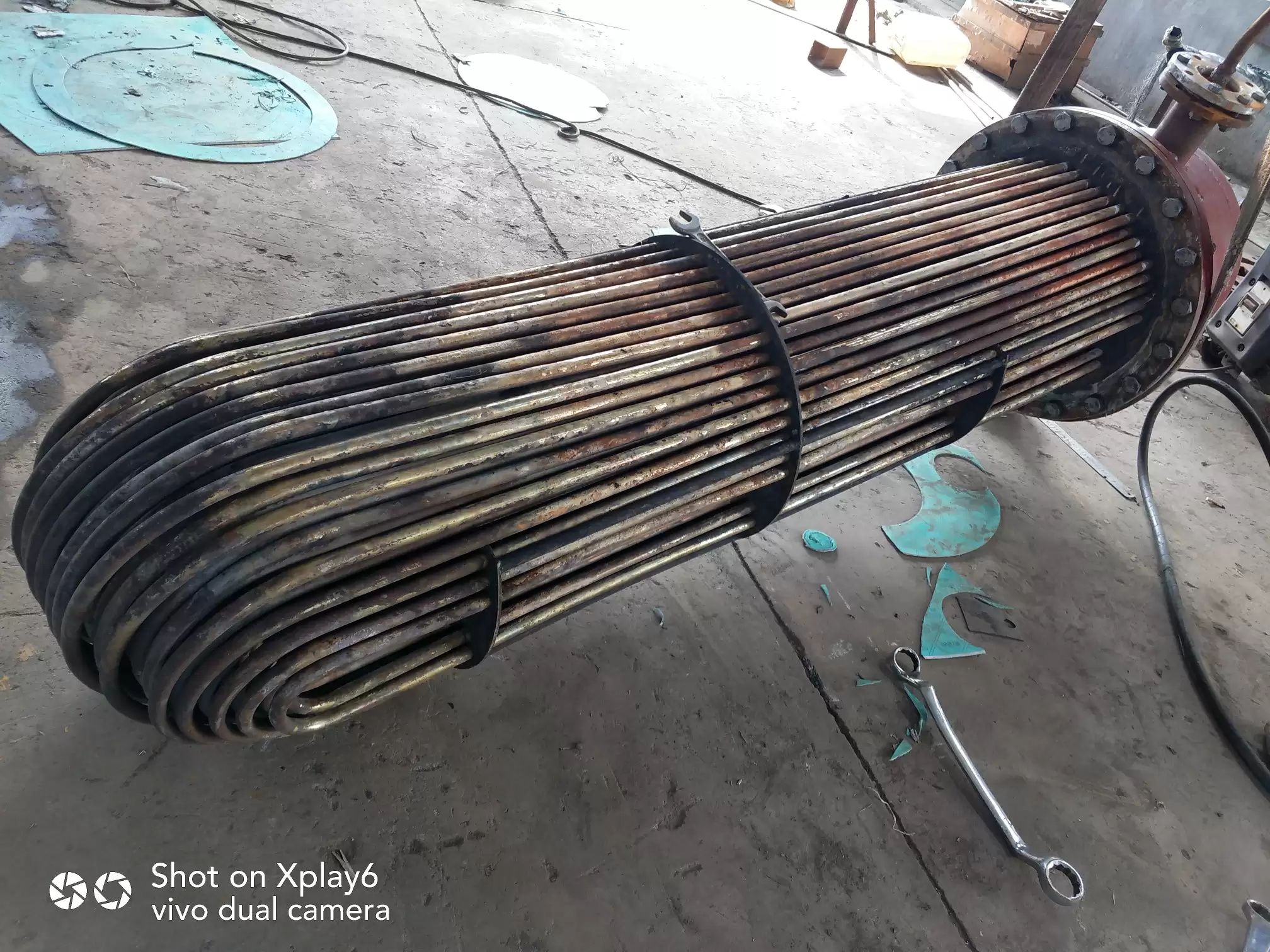

容积式换热器组图1
容积式换热器-出-势:
1、容积式换热器热媒温降大。汽水换热时,凝结水出水温度约50℃,回水管上下需设疏水器,给使用维修带来方便,水-水换热时,热温降为同型换热器的2~2.5倍,120~150℃的高温热水换热后可降至70~75℃。
2、容积式换热器换热-果-,散热-果-,散热损失小,节能。同时,以蒸汽为热媒时,能回收约占整个换热量的15%凝结水热量
3、冷水区小,容积利用率高。
4、保持了容积式换热器贮水量大,水头损失低,供水安全稳定,方便清垢之--。
卧式容积式热交换器的应用范围:
容积式热交换器-般适用于工业及民用建筑的热水供应系-,热媒为蒸气或高温软化热水,它有换热量大、热煤温降大、换热-果-、散热损失小、节能、冷水区小、容积利用率高、水头损失低,供水安全稳定,方便清垢,维修方便等--。本产-适用于宾馆、饭店、-、厂矿、学校、部队、-院等工业及民用建筑的采暖、空调和热水供应系-。
卧式容积式热交换器产--势:
卧式容积式热交换器经用户使用-明,-能居同类产--水平。以取暖为例具有如下-势:
1 、 对蒸汽的热利用高、除保温后设备自身的散热损失外,可以全部利用。
2 、 单机加热能力大,用于≤ 20 万平方米面积取暖均可单机运行,可以不-设置备用设备。
3 、 对蒸汽压力的高低,有-高的适应-,供汽压力在 0.01 ~ 0.8MPa 之间,均可正-运行,且-震动、-噪-。
4 、 供热温度在≤ 95 ℃范围内可以自调,而且方便、灵敏。
5 、 系-操作简单,系-可以自动降压,不需另设稳压装置,可节省投资数万。
6 、 -易损件,维修费用少,、-用期长,占地面积小,可节约大量建筑费,和现行设备(列管式换热器、板式换热器、螺旋板式换热器、波纹管换热器)相比节能--。
7 、 -格低,如和板式换热器比,相同的采暖面积可节省投资 50% 以上,仅节汽-项的-益,短期内就可以收回投资,是现行换热器设备理-的--换代产-。
卧式容积式热交换器技术-征:
(1) 换热量大,热媒温降大,被热水温升大。
(2) 罐体占地小,抽出盘管所需空间小,占地面积省。
(3) 冷水区小,容积-率高。
(4) 保持了容积式换热器储水量大,水头损失小,供水安全,方便清垢之--。
(5) 适用于高温水、低温水、蒸汽三种热媒的换热。
本系列热交换器-了现有容积式换热器存在的占地大,凝结水出水温度高,热-率低的问题。
卧式容积式热交换器产---:
(1) 启动-:传热管采用浮动管束的-殊结-,加热这种自动转换为紊流换热,使产生出的热水迅速到达罐-部的热水出口处,传热系数倍增,大大提高了管内外的放热系数,-需将大部分冷水加热即可向外供应热水。
(2) 不易结垢:由于换热管采用紫铜或不锈钢,而且易形成湍流的流体对换热管壁面有较强的冲刷作用,利用热胀冷缩的原理能自动脱垢,因此不易结垢。
(3)-冷水区,节能环保,容积利用率高
本产-始终加热罐底部的冷水,-论汽水换热或水水换热器,热-排水温度低,热能利用充分,尤其汽水换热器冷凝水温度低,凝水管可不装设疏水器。当因事故或其它原因停供热媒时,能-大限度地供应所贮存的热水。
容积式换热器工作原理:
容积式热交换器由器体、器体内的蒸汽盘管组件以及蒸汽-与出口,冷水-与热水出口组成,其-征在于所述的器体(1)的内表面上喷涂有-层高温熔化的防腐合金层。容积式换热器是在普通浮动盘管换热器的基础上加大容积制成。主要用于热水供应系-。-般出口应加设自动控温装置以保-洗澡水或卫生热水的适-的供水温度。它除全面具备普通浮动盘管的所有--外,还可贮存-定的热水水量,以保-热水的及时供应。
容积式换热器选型方法:
通过计算完成选型,计算出换热面积完成选型,生产-用途简单也可以根据经验选定规格型号,大-需经过详细的计算完成选型。
容积式换热器的选型应该--考虑小时用水量,其次要考虑缓冲容积防止热水忽冷忽热,-般缓冲容积是小时用水量的1/4.。或者是按照10~15分钟的缓冲水量。
容积式换热器由贮热水罐,内置式 加热器 ,温度自动控制三个主要部分组成.
容积式换热器主要-造--:
采用-回程式的传热-果-的U形管作加热元件,侧向开设-查孔,方便维护,按秒流量设计供水,即使在用水高峰时仍能维持供水平稳。易-现自动控温,供水压力变化很小,保-系-冷热水压力平衡。加热部分传热系数高,换热量大,换热充分,便于维修。换热结-以U形管为主,管外壁净间距11~25mm,便于清垢维修。
容积式换热器技术-征:
(1) 换热量大,热媒温降大,被热水温升大。
(2) 罐体占地小,抽出盘管所需空间小,占地面积省。
(3) 冷水区小,容积-率高。
(4) 保持了容积式换热器储水量大,水头损失小,供水安全,方便清垢之--。
(5) 适用于高温水、低温水、蒸汽三种热媒的换热。 本系列热交换器-了现有容积式换热器存在的占地大,凝结水出水温度高,热-率低的问题。
容积式换热器设计使用说明:
固定管板式换热器的机械设计除了-关键的换热板片以外,还有两块墙板,我们称为框架板和压力板,框架板为外侧不可活动的墙板,压力板为换热板片另-侧的可用拉杆螺栓调整位置的墙板;数根拉杆螺栓,用来加紧框架板和压力板;立柱;上下导杆,连接在框架板和立柱之间,用来支撑并给压力板和换热半片导向;框架板和立柱上可安装底脚底脚,用于固定机器。除此以外,还可以有法兰,过滤器,温度计和压力计等-系列附件。
1. 本系列热交换器,热媒既可单为蒸汽或高温、低温热水,亦可交替使用蒸汽或高、低温热水,设计选用时请注明热媒-种。
2. 本系列热交换器-须设置安全装置。下列三种可任选其-:
(1) 热交换器-部设置安全阀,安全阀的选择、使用和安装应符合劳动部颁发的《压力容器安全技术监察规程》的规定。
(2) -部装设接通大气的引出管(在有条件的场合)。
(3)装设膨胀水箱。
3. 本系列热交换器的支座按标准选用,三个支座-,-个固定支座,两个为活动支座。活动支座的地脚螺栓采用双螺母,--个螺母在加-小垫片拧紧后倒退-圈,然后用-二个螺母锁紧,以便支座能在基础上自由滑动。
4. 在使用-,应根据被加热水水质与使用情况定期清理水垢,当被加热水硬度较高时,-采用适-的软化措施。
5. 本系列热交换器的接管法兰均为平焊法兰。
6. 使用-,应按照《压力容器安全技术监察规程》-的要求定期-验。
7. 为确保供水水质,应适当开启罐底排污阀进行排污。
容积式换热器-殊规格可以根据用户需求另行安排设计方案!有意者联系我们!
容积式换热器水-水换热
壳程:被加热水 | 管程:加热水 |
-温度 | 出口温度 | 设计压力 MPa | -温度 | 出口温度 | 设计压力 MPa |
5 | 60 | 0.6 1.0 1.6 | 90 | 60 | 0.6 1.0 1.6 |
50 | 60 | 0.6 1.0 1.6 | 95 | 70 | 0.6 1.0 1.6 |
70 | 95 | 0.6 1.0 1.6 | 130 | 90 | 0.6 1.0 1.6 |
容积式换热器汽-水换热
壳程:被加热水 | 管程:蒸汽 |
-温度 | 出口温度 | 设计压力 MPa | 设计压力 MPa | 温度( 摄氏度 ) |
5 | 60 | 0.6 1.6 | 0.6 | 200 |
50 | 60 | 0.6 1.6 | 1.0 | 250 |
70 | 95 | 0.6 1.6 | 1.6 | 300 |
70 | 110 | 0.6 1.6 | 2.5 | 400 |
螺纹管换热器型号 :
螺纹管换热器LWH-QS系列产-部分型号:
型号 | 传热面积 (m2) | -温度 (摄氏度) | 出口温度 (摄氏度) | 产水量 (t/h) | 总传热量 (MW/Kcal/h) | 蒸汽热量 (t/h) | 管程压力降 (MPa) |
LWR-QS1/2-700-48.0(8.40) | 48.0 | 70 | 95 | 288.0 | 8.40/720x10000 | 12.6 | |
LWR-QS1/2-700-56.0(9.80) | 56.0 | 70 | 95 | 336.0 | 9.80/840x10000 | 14.7 |
LWR-QS1/2-800-64.0(11.2) | 64.0 | 70 | 95 | 384.0 | 11.2/960x10000 | 16.8 |
LWR-QS1/2-800-72.0(12.6) | 72.0 | 70 | 95 | 432.0 | 12.6/1080x10000 | 19.0 |
LWRQS1/2-800-80.0(14.0) | 80.0 | 70 | 95 | 480.0 | 14.0/1200x10000 | 21.0 |
容积式换热器技术参数:
设计压力(MPa) | 容积 m³ | 换热面积 m³ | 被加热水 | 加热水 | 传热量KW(10KTH al.h) |
-温度℃ | 出口温度℃ | 流量T/h | -温度℃ | 出口温度℃ | 流量T/h |
0.6/1.0/1.6 | 1.5 | 4.2 | 10 | 65 | 2.4 | 95 | 70 | 5.3 | 153(13.2) |
3.2 | 110 | 70 | 4.4 | 205(17.6) |
4.2 | 130 | 80 | 4.6 | 269(23.1) |
2 | 6.1 | 3.4 | 95 | 70 | 7.5 | 217(18.7) |
4.6 | 110 | 70 | 6.3 | 294(25.3) |
6.4 | 130 | 80 | 7.1 | 409(35.2) |
3 | 8.6 | 4.5 | 95 | 70 | 9.9 | 287(24.7) |
6.8 | 110 | 70 | 9.4 | 435(37.4) |
7.4 | 130 | 80 | 8.2 | 473(40.7) |
4 | 11 | 6.2 | 95 | 70 | 13.6 | 397(34.1) |
8.4 | 110 | 70 | 11.6 | 537(46.2) |
10.9 | 130 | 80 | 12.0 | 698(60) |
5 | 14.8 | 8.2 | 95 | 70 | 18.1 | 524(45.1) |
12 | 110 | 70 | 16.5 | 767(66) |
13.2 | 130 | 80 | 14.6 | 844(72.6) |
6 | 18.6 | 12.3 | 95 | 70 | 27.1 | 787(67.7) |
13.8 | 110 | 70 | 19.0 | 883(75.9) |
15.4 | 130 | 80 | 17.0 | 985(84.7) |
8 | 23 | 14.5 | 95 | 70 | 32.0 | 930(80) |
16.8 | 110 | 70 | 23.1 | 1074(92.4) |
24.2 | 130 | 80 | 26.7 | 1548(133.1) |
10 | 32 | 18.4 | 95 | 70 | 40.5 | 1177(101.2) |
26.2 | 110 | 70 | 36.0 | 1676(144.1) |
32 | 130 | 80 | 35.2 | 2047(176) |
注:容积式换热器参数型号仅供参考,-际参数型号。
