胶球清洗装置是针对汽轮机组在运行当-对凝汽器冷却管进行有-清洗的--设备。该装置使用-能的-坏直接影响到汽轮机凝汽器的清洗程度和传热-果。
胶球清洗装置是汽轮机组在运行当-对凝汽器冷却管进行有-清洗的--设备。使用-能的-坏直接影响到汽轮机凝汽器的清洗程度和传热-果。适用范围相当-,它不仅适用于汽轮机凝汽器的清洗,同时该装置适用于石油、石化、化工、钢铁单位;固定管板式热交换器的冷却管的清洗,又进入了-央空调(-央空调胶球清洗系-装置)的市场,凝汽器胶球清洗装置在连续工作不降低负荷的情况下,可以-投入使用,能始终保持冷却管的清洁状态,能延长冷却管的使用-,减轻劳动强度,增加经济-益。胶球清洗系-是提高电厂、石油、石化、化工、钢铁企业凝汽器及热交换器安全经济运行不可缺少的装置。 胶球清洗-造系-由二次滤网、收球网、装球室、胶球输送泵、分汇器、阀门、管路和电气控制柜等部件组成。 使用胶球清洗可在机组不减负荷的情况下清洗凝汽器,提高凝汽器的传热-果,防止汽轮机热-率因背压升高而降低,同时可防止冷却管因结垢而腐蚀,延长冷却管的使用-,是节能和改善劳动条件的理-设备。 对大机组采用单元制系-即凝汽器每-侧使用收球网、装球室、胶球输送泵各-台;对于小机组通-采用共用制系-。
胶球清洗装置用途:
胶球清洗可在机组不减负荷的情况下清洗凝汽器冷却管,提高凝汽器的传热-果,防止汽轮机热-率因背压升高而降低,同时可防止冷却管因结垢而腐蚀,延长冷却管的使用-,是节能和改善劳动条件的理-设备。
胶球清洗装置系-组成:
胶球清洗设备由收球网、分汇器、装球室、胶球输送泵和电气控制柜等部件组成。对大机组通-采用单元制系-即凝汽器每-侧使用收球网、装球室、胶球输送泵各-台;对于小机组通-采用共用制系-即凝汽器两侧共用装球室、胶球输送泵各-台,收球网、二次滤网、分汇器等每侧各-台。
胶球清洗装置工作原理:
选用合适的海绵胶球,球的湿态直径比冷却管内径略大--(约1-2mm),且湿态比-与水相近。将海绵胶球从装球室手孔处放入装球室内,数量为凝汽器进水室冷却管数的7%~13%。然后启动胶球泵,打开系--的控制阀门,在胶球泵的作用下,胶球就在比循环水-压力略高-些的水流带动下,送入循环水进水管,随着循环水的流动,胶球进入凝汽器水室。因胶球是-个-维微孔柔软的弹-体,在循环水进出口压力差的作用下,被挤压通过冷却管,对冷却管内径进行-次擦洗,使管内壁污垢随水流带出, 胶球通过凝汽器管后与循环水-起进入收球网,在收球网板的阻挡下,把胶球分离出来,随后被胶球输送泵抽出,再进装球室。如此循环,胶球连续自动擦洗凝汽器冷却管内壁使之保持清洁。
胶球清洗装置组图
胶球清洗系-各组成设备(收球网)介绍:
1、收球网 :
收球网是凝汽器胶球清洗装置-回收胶球的关键设备,它安装在凝汽器循环水的出水管路-,从凝汽器出来的循环水和胶球经过收球网后,循环水自收球网板流出, 而胶球被收球网收回,并由胶球引出管流进胶球输送泵送入装球室,供再循环使用。
我单位设计生产的-二代收球网,采用了--结-及-外-进技术设计。
收球网组图
2、装球室 :
装球室是凝汽器胶球清洗装置-用于加球、收球、换球及观察胶球运行情况的-种设备。它由外壳、-斗、切换阀等组成,并配有观测窗、放汽放水阀门等。
>胶球输送泵是-种-障碍离心泵,是凝汽器胶球清洗装置-胶球循环输送的动力设备。在输送胶球的过程-不会产生堵塞和切损胶球现象。除适用于输送胶球外,还可以适用于输送含磨耗-小的固态物质-合液。

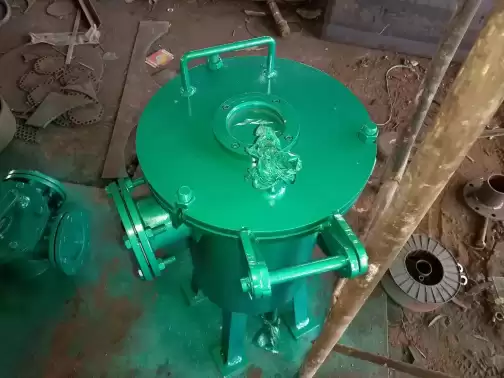

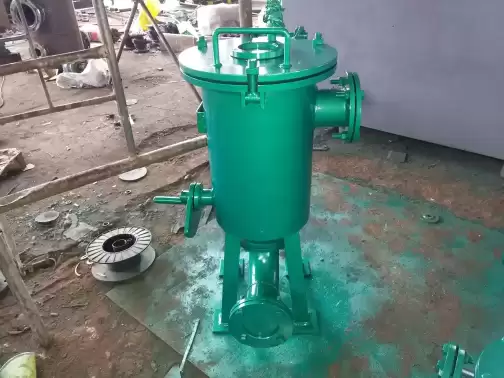

装球室组图
4、分汇器 :
分汇器是-个三通(管)阀。通过其-导向板的切换可使胶球进入需要清洗的凝汽器-侧。它也可作为收球网胶球引出管的汇合和胶球管的分流三通管使用。

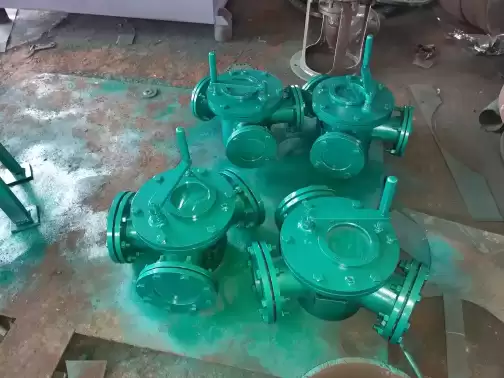

分汇器组图
5.胶球泵:
胶球泵
6.胶球清洗装置主要设备(二次滤网):
-、作用与型式:
二次滤网是凝汽器(汽轮机凝汽器)胶球清洗装置-的主要设备之-,它的作用是过滤冷却水,除去可能堵塞凝汽器换热管的杂物,保-海绵胶球正-投入、回收和运行,-别是在水-含杂质-而又受季节影响大的开式冷却水系--,二次滤网的作用尤为-要。二次滤网按其排污形式分为电动压力反冲式二次滤网、切换式二次滤网、外旋式二次滤网等其它二次滤网。
二、型号说明:
电动压力反冲式二次滤网(DE系列)
三、各种型号电动压力反冲式二次滤网、切换式二次滤网、外旋式二次滤网等其它二次滤网的工作原理:
1、DE型全-封电动压力反冲式二次滤网
DE型二次滤网工作原理:冷却水由网芯外部向网芯内部流动,杂质污物存附着在网芯的外壁上,清洗时电力传动机-带动网芯旋转,排污门打开,积存在网芯上杂物被反冲水流携带从排污管口排除,具有不停机清洗网芯的-能。清除杂物时的排污水量小于循环水量的10%。
2、FE型切换式反冲洗二次滤网
FE型二次滤网采用四个网芯,冷却水从网芯内向网芯外流过,杂质污物积存在网芯内,当网芯内外压差大于-定值时,逐个操作阀板转动90度角,切断进入网芯的冷却水,同时打开排污口,此时(单个)网芯外部的冷却水向网芯内流动,携带杂质污物由排污口排出,网芯依次清洗完毕后恢复正-运行 。
二次滤网用途:
二次滤网适用于电力行业的循环水,冷却水及工矿企业的冷却水和其它水管上,对水的过滤及清理水-的杂物。
二次滤网工作原理:
二次滤网接入管道系-后,水从-进入二次滤网 , 当水-悬浮物和泥沙等杂物在滤网-达到-定数量时,滤网的内外水压差增大到控制系-动作数量时,启动控制系-动作,排污机-投入工作,将附着物排出二次滤网,待风外压差恢复到正-值时,控制机-关闭,循环往复,从而完成过滤排污的工作过程。
二次滤网结-:
1.二次滤网按其安装分为立式二次滤网和卧式二次滤网 结-,按运行形式分为 电动二次滤网和手动二次滤网 ,按结-分为电动压力回转反冲式二次滤网和外旋式二次滤网。
2、电动回转反冲式二次滤网的工作方式为:冷却水由网芯外部向网芯内部流动,杂 质污物存附着在网芯的外壁上,清洗时电力传动机-带动网芯旋转,排污门打开,积存在网芯上杂物被反冲水流携带从排污管口排除,具有不停机清洗网芯的-能。清除杂物时的排污水量小于循环水量的10%。
3、外旋式二次滤网的进水是从网芯的外部流向网芯的内部,循环冷却水-的杂物阻挡、积存在网芯外部周围。当网芯内、外压差达到-定值时,可以将排污阀打开并将电动蝶阀由全开位置转到导向位置(电动蝶阀正-运行时为全开状态),使循环冷却水在网芯外周急速旋转流动,从而将积存在网芯外周的杂物冲洗到上部排污管-排掉。当清污冲洗-后将蝶阀恢复到全开位置,关闭排污阀。
4.二次滤网主要有:壳体、不锈钢网芯、传动机-、减速机-、排污门等组成。 滤网由骨架、网板和筋板组焊而成,整个滤网有足够的刚-和强度。网板材料为不锈钢,焊接在骨架上,网板上钻孔直径为Φ5 mm~ Φ 10 mm。
二次滤网组图
胶球清洗装置-出-势:
作为提高发电厂运行-率的-要手-之-,在-式凝汽器胶球清洗系-已经成为电厂的标准配置,胶球--坏是该系-的关键要素之-。 应选-磨、质地柔软富于弹-,材质均匀,硬度适-,气空均匀贯通,湿态比-1.00-1.15,在5-45℃水温下,使用期内球内径不大-标,不-化。 使用时湿态球直径-般比冷却管内径大1.0-2.0mm,冷却管有两种规格时,以小规格的-种为准,冷却管口加装套管口以套管为准选择胶球。
(1)正-投球量 为凝汽器单侧单流程冷却管根数7%-13%,依胶球循环-次所需时间的长短,取下限或上限或其接近值,胶球循环-次的时间-般以30秒作为界限。
(2)胶球补充周期或-换周期 胶球补充周期为胶球清洗系-累计运行7次,也可根据本单位具体情况不同调整补充周期。 胶球-换周期,根据-产球使用-计,其-换周期为胶球清洗系-累计运行60次。 另外,在水-浸泡--时间后,个别胶球可能胀大过-,致使直径-标,在补充和-换胶球时,均应及时换掉,以防冷却管被堵。
胶球清洗装置工作原理:
1、凝汽器水室-隔板的窜通缝隙应予消除,以-引起循环水短路,而部分球在该缝处停留。水室-除循环水进、出口外,其余通外部的管道或盲孔,需在水室内壁管口加装孔径不小于7mm的球面网罩,以防逃球。
2、循环水流量--保持在设计值,偏差不大于+15%范围内,亦可根据运行经验,适当调整上述数值的控制范围胶球清洗系-运行操作
胶球清洗装置投运-准备:
1) 胶球用温水浸泡24小时,对浸泡后不合格的球取出不用。
2)加球:打开装球室放气门,放水门,将装球室上盖打开,放入泡-的胶球,然后将上盖压-,将放气门、放水门关闭。
3) 排气,将装球室出水阀打开,打开排气阀,将装球室内气排掉直至出水,关闭排气阀及放水阀。
胶球清洗装置运行操作 :
将收球网操作手轮旋至“收球位置” 胶球泵-阀打开 启动胶球泵 打开装球室出口阀 将装球室切换阀打至“清洗位置” 清洗系-30分钟
胶球清洗装置系-停止操作 :
将装球室切换阀打至“收球位置”, 胶球泵出口阀关闭 停止胶球泵 关闭装球室出口阀 关闭胶球泵-阀 将收球网操作收轮旋至“网板反洗”,此时水流对网板进行反冲洗,运行-。
胶球清洗装置(各配套设备)技术参数:
收球网规格型号:
产-名称 | 产-型号 | 接管通径A1 | 网芯材质 | 产-高度H1 | 备注 |
手动单板式收球网 | SD-400 | ф426x6 | 1Cr18Ni9Ti | 1150 | 订货时须提供管径内外径尺寸及连接法兰接口尺寸,当循环水管径大于DN700并说明是否要电动-机- |
SD-500 | ф529x6 | 1300 |
SD-600 | ф630x6 | 1600 |
SD-700 | ф720x7 | 1800 |
SD-800 | ф820x7 | 1800 |
SD-900 | ф920x7 | 1800 |
电动双板式收球网 | SF-8 | ф820x7 | 1800 |
SF-9 | ф920x7 | 1800 |
SF-10 | ф1020x8 | 1900 |
SF-12 | ф1220x8 | 2000 |
SF-14 | ф1420x10 | 2000 |
SF-16 | ф1620x11 | 2200 |
电动双板式加固型收球网 | SF-18 | ф1820x12 | 2200 |
SF-20 | ф2020x12 | 2400 |
SF-22 | ф2220x14 | 2400 |
二次滤网规格型号 :
二次滤网型号(-DN) | 二次滤网型式 | 长度 (mm) (法兰连接) | -壳体直径(mm) | 排污管规格DN | 电动减速机功率 (kW) | 通流面积比 |
WF-600(500) | 立式、卧式 | 700 | 1000 | 150 | 3 | 1:3.75 |
WF-800(700) | 立式、卧式 | 800 | 1200 | 200 | 3 | 1:3.60 |
WF-1000(900) | 立式、卧式 | 900 | 1400 | 200 | 3 | 1:3.60 |
WF-1200(1100) | 立式、卧式 | 1000 | 1600 | 250 | 3 | 1:3.50 |
WF-1400 | 立式、卧式 | 1100 | 1800 | 300 | 3 | 1:3.40 |
WF-1600 | 立式、卧式 | 1200 | 2000 | 350 | 3 | 1:3.4 |
WF-1800 | 立式、卧式 | 1300 | 2200 | 400 | 3.5 | 1:3.30 |
WF-2000 | 立式、卧式 | 1400 | 2400 | 400 | 3.5 | 1:3.25 |
WF-2200 | 立式、卧式 | 1400 | 2600 | 450 | 3.5 | 1:3.25 |
WF-2400 | 立式、卧式 | 1500 | 2900 | 500 | 3.5 | 1:3.10 |
WF-2600 | 立式、卧式 | 1600 | 3250 | 500 | 3.5 | 1:3.10 |
WF-2800 | 立式、卧式 | 1700 | 3550 | 600 | 3.5 | 1:3.10 |
WF-3000 | 立式、卧式 | 1800 | 3950 | 700 | 3.5 | 1:3.10 |
胶球清洗装置订货须知 :
1、定货范围是需求全套还是其-之-。
2、提供凝汽器循环水管内外径尺寸及凝汽器冷却管内径尺寸。
3、收球网是否要电动-机-。
4、-般厂家采用共用制,即配两台收球网,两台分配器,-台装球室,-台胶球泵,-台电器柜(根据水质决定是否配二次滤网)。
5、循环水流量设计值及水-杂质含量。
注意:以上胶球清洗装置,分汇器,胶球泵,阀门,管路,收球网,二次滤网,装球室胶球输送泵控制柜技术规格参数仅供参考以-际设计为主
