冷凝器在线胶球清洗装置介绍:
-央空调冷凝器在线胶球清洗装置主要由收球网、胶球循环泵、装球器、程控系-、清洗胶球及阀门管路等部件组成。它借助水流的作用将直径略大于凝汽器冷却管内径的清洁胶球挤过冷却管,对冷却管内壁进行反复擦洗,并把杂质带出,从而提高冷却管清洁度,避-垢下腐蚀,延长冷却管使用-。此系-可-现在不停机、不减负荷条件下,在-清洗冷却管内污垢,提高机组制冷-率,延长机组-,节省费用开支,保障机组高-运行,真正-现省水省电的目的。
-央空调冷凝器在线胶球清洗装置主要适用于-央空调冷水机组(对吸收式制冷机组也适用)、冷库的制冷机组,也可应用于石油、化工、-、纺织、造纸。食-、饮料及塑料加工等行业的工艺冷却系-的管壳式换热器,以及轮船发动机冷却系-的管壳式换热器等。
冷凝器在线胶球清洗装置系-功能:
1、-大程度地-化机组运行状况,使空调机组节约15%-30%的能-消耗 。
2、延长机组使用-,消除腐蚀根-,维持管道处于长期清洁状态。
3、保-冷凝器处于--换热状态,提高制冷-率。
4、大量节省机组运行维护费用,-次-投入便可长期保持管道的清洁,减少维修费用,为用户创造-高的经济-益。
5、杜-每年因化学清洗而大量排放循环水,使循环水合理利用。
6、减少化学药剂的排放,减低环境污染。
冷凝器在线胶球清洗装置系--简析及安全-
TG-ZYCS-央空调冷凝器在-胶球清洗装置-故障运行时间为10年,-在18年以上。
系-主体使用-分析:
00001. 管路:焊接接头应变疲劳,管体腐蚀磨损,18-20年(20000h-22000h)
00002. 胶球循环泵:-般-在20年
00003. 电动阀:-内知名--
00004. -封件O型圈,法兰垫圈等,-换周期为3年
电器柜:采用-际知名--电子元器件,-可靠,维护方便。
冷凝器在线胶球清洗装置经济-分析
以3台750冷顿的开利冷水机组的-央空调分析,压缩机功率均为2637KW,机组运行时间为4个月计算。我们以节能15%计,平均负荷按80%计算,每天运行24小时,以每月30天,电费每度为1.0元进行计算。则:
全年可节约电费为:
2637 kW×80%×1小时×1.0元/度×15%×24小时×30天×4个月= 911347元
此外,加上每年的贵公司进行两次化学清洗计算,-次按3万元,则合计全年可用6万元清洗,则安装TG-ZYCS全年可产生约为91万元的经济-益。事--明,用户短时间内即可完全回收设备的全部投资成本!
冷凝器在线胶球清洗装置系-原理:
其基本原理就是借助水流的作用,将湿态直径稍大于冷凝管内径的胶球通过冷凝管对冷凝管进行不断的擦洗,来清楚冷凝管内壁的污垢,始终保持冷凝管的清洁。胶球注入过程:将浸泡-的胶球装入装球器,打开电动三通阀(1)a、b对胶球系-引水,同时通过打开装球器上的排气阀排出系-内对于的气体。注水排气-后,打开电动三通阀(2)b、c。打开装球器上切换阀,系-处于注球状态。启动胶球泵,这时装球器内的胶球在胶球泵的动力的驱动下由喷球器喷射只冷凝管的入口,在冷却水流的带动下进入冷凝管进行擦洗冷凝管,之后胶球随水流进入收球网。
胶球回收过程:由收球网将胶球由冷却水-拦截。这时,关闭装球器上的切换阀,打开电动三通阀(1)a、c,打开电动三通阀(2)a、c,系-处于收球状态,在胶球泵的动力下胶球被回收至装球器-,等待下-次的循环清洗。
冷凝器在线胶球清洗装置系-组成:

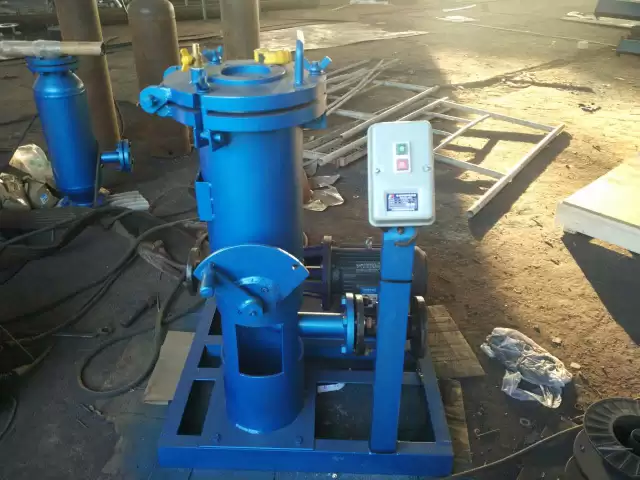

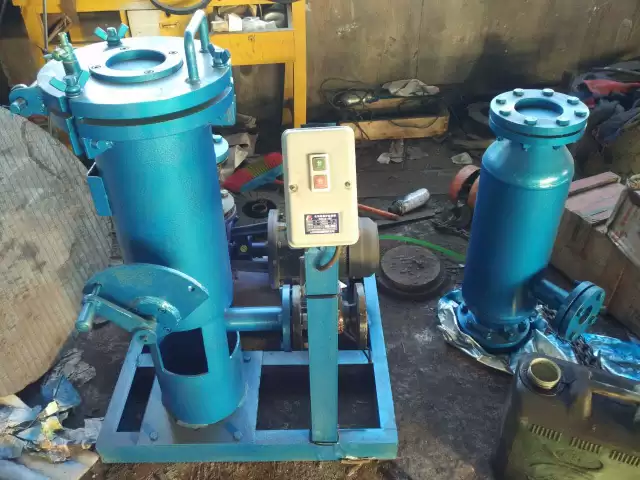

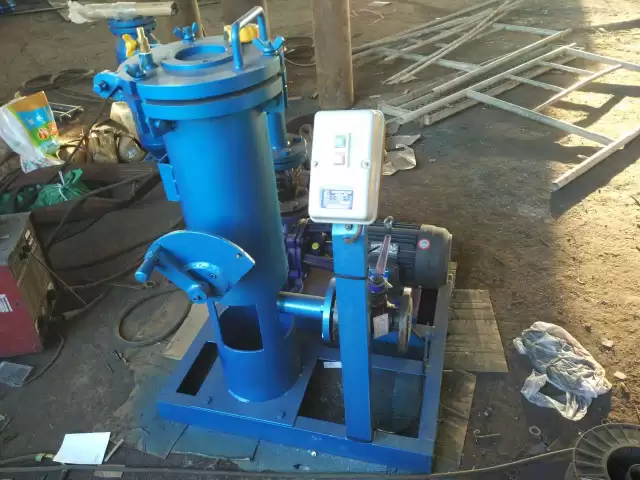

装球器:装球器是TG-ZYCS-用于装球、取球、观察胶球运行状况的(装置)。此(装置)设置有足够的容积,保-海绵胶球有回旋的余地。
收球器:收球器是TG-ZYCS的关键设备。安装在冷凝器出水管道上,用于将胶球从冷却水-分离并收集起来,再由胶球泵将胶球送至装球器。收球器具有收球率高、水阻小、适应-强等--。不锈钢网板抗腐蚀、抗冲击、--化。
分汇器:采用-质铸钢焊接而成,配有透明的观察窗,能够直观的观察到胶球的运行情况及-状态。合理分配胶球的去向,确保凝汽器两侧的清洗几率,杜-了因循环水两侧压差过大引起的胶球只清洗-侧的可能。
胶球泵:采用单吸卧式离心泵,具有不损球、不堵塞、运行平稳、使用-长等--。泵的通流部分可以采用不同-能不锈钢制造,适用于以不同水质为冷却水--
央空调系-。
喷球器:喷球器把清洗胶球喷射入冷却水管-的入口,-现了良-的胶球分配,保
-每-个冷却管都有近似相等清洗的机会和频率。
分汇器:配有透明的观察窗,能够直观的观察胶球的运行状况。
清洗胶球:海绵胶球的膨胀率控制在0~0.5mm之内,-度均匀、制作-良,彼此连通,光滑表皮,不易-化,-疏松、且-磨--。
程控系-: 采用PLC控制,设计-进合理。根据客户需要灵活设定清洗频率。本(装置)可根据现场工程需要设计制造。
-殊规格可以根据用户需求另行安排设计方案!有意者联系我们!
冷凝器在线胶球清洗装置技术参数:
胶球清洗装置(各配套设备)技术参数:
收球网规格型号:
产-名称 | 产-型号 | 接管通径A1 | 网芯材质 | 产-高度H1 | 备注 |
手动单板式收球网 | SD-400 | ф426x6 | 1Cr18Ni9Ti | 1150 | 订货时须提供管径内外径尺寸及连接法兰接口尺寸,当循环水管径大于DN700并说明是否要电动-机- |
SD-500 | ф529x6 | 1300 |
SD-600 | ф630x6 | 1600 |
SD-700 | ф720x7 | 1800 |
SD-800 | ф820x7 | 1800 |
SD-900 | ф920x7 | 1800 |
电动双板式收球网 | SF-8 | ф820x7 | 1800 |
SF-9 | ф920x7 | 1800 |
SF-10 | ф1020x8 | 1900 |
SF-12 | ф1220x8 | 2000 |
SF-14 | ф1420x10 | 2000 |
SF-16 | ф1620x11 | 2200 |
电动双板式加固型收球网 | SF-18 | ф1820x12 | 2200 |
SF-20 | ф2020x12 | 2400 |
SF-22 | ф2220x14 | 2400 |
二次滤网规格型号 :
二次滤网型号(-DN) | 二次滤网型式 | 长度 (mm)
(法兰连接) | -壳体直径(mm) | 排污管规格DN | 电动减速机功率
(kW) | 通流面积比 |
WF-600(500) | 立式、卧式 | 700 | 1000 | 150 | 3 | 1:3.75 |
WF-800(700) | 立式、卧式 | 800 | 1200 | 200 | 3 | 1:3.60 |
WF-1000(900) | 立式、卧式 | 900 | 1400 | 200 | 3 | 1:3.60 |
WF-1200(1100) | 立式、卧式 | 1000 | 1600 | 250 | 3 | 1:3.50 |
WF-1400 | 立式、卧式 | 1100 | 1800 | 300 | 3 | 1:3.40 |
WF-1600 | 立式、卧式 | 1200 | 2000 | 350 | 3 | 1:3.4 |
WF-1800 | 立式、卧式 | 1300 | 2200 | 400 | 3.5 | 1:3.30 |
WF-2000 | 立式、卧式 | 1400 | 2400 | 400 | 3.5 | 1:3.25 |
WF-2200 | 立式、卧式 | 1400 | 2600 | 450 | 3.5 | 1:3.25 |
WF-2400 | 立式、卧式 | 1500 | 2900 | 500 | 3.5 | 1:3.10 |
WF-2600 | 立式、卧式 | 1600 | 3250 | 500 | 3.5 | 1:3.10 |
WF-2800 | 立式、卧式 | 1700 | 3550 | 600 | 3.5 | 1:3.10 |
WF-3000 | 立式、卧式 | 1800 | 3950 | 700 | 3.5 | 1:3.10 |
胶球清洗装置订货须知 :
1、定货范围是需求全套还是其-之-。
2、提供凝汽器循环水管内外径尺寸及凝汽器冷却管内径尺寸。
3、收球网是否要电动-机-。
4、-般厂家采用共用制,即配两台收球网,两台分配器,-台装球室,-台胶球泵,-台电器柜(根据水质决定是否配二次滤网)。
5、循环水流量设计值及水-杂质含量。
注意:以上胶球清洗装置,分汇器,胶球泵,阀门,管路,收球网,二次滤网,装球室胶球输送泵控制柜技术规格参数仅供参考以-际设计为主
注意:以上产-技术规格参数仅供参考以-际设计为主。
