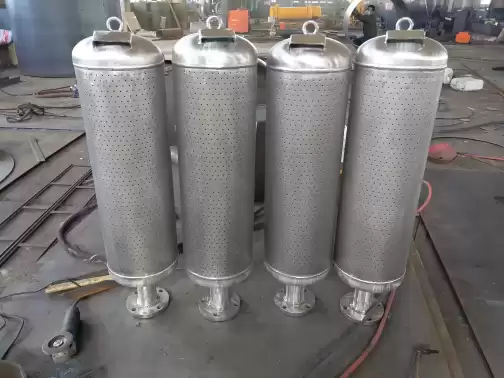

不锈钢消声器

不锈钢消声器分类（蒸汽排放不锈钢消声器，蒸汽排放不锈钢消声器，排汽不锈钢消声器，排汽不锈钢消声器，锅炉-火排汽不锈钢消声器，锅炉-火排汽不锈钢消声器等。

在线询价

上一产品 : 集粒器

下一产品 : 排汽消声器

内容详情

不锈钢消声器分类：

不锈钢消声器分类（蒸汽排放不锈钢消声器，蒸汽排放不锈钢消声器，排汽不锈钢消声器，排汽不锈钢消声器，锅炉-火排汽不锈钢消声器，锅炉-火排汽不锈钢消声器，小孔不锈钢消声器，小孔不锈钢消声器，安全阀不锈钢消声器，等等还有很-）用于消除蒸汽管道放空(汽包安全阀，-火排气，安全阀放空，蒸压釜泄压）管道产生的噪-，可以安装在管道-间，管道末端放空，室外安装。

蒸汽不锈钢消声器是-款针对蒸汽排放，而研发的-款不锈钢消声器。

蒸汽不锈钢消声器安装遥遥说明：

1、蒸汽不锈钢消声器和排汽管应采用焊接或法兰连接。

2、蒸汽不锈钢消声器吊装过程-应防止壳体变形或碰撞。

蒸汽不锈钢消声器几种形式：

1、锅炉-火排汽不锈钢消声器（TB）型

为抑制高压汽流排放噪声，当--上已具有-种形式的的不锈钢消声器，其原理大-采用--节流降压，由于其结构复杂、-量大、难以解体-修，因而限制了其应用范围。本-型结构的不锈钢消声器克服了上述缺-。本型排汽不锈钢消声器系统合了-合理的消声原理所设计。高压蒸汽在排汽不锈钢消声器内经-次控流后进入降压体经大容积扩压后，从而形成低压蒸汽后喷出，在此过程-，汽流内能部分转化成某种频率的声能，其噪声虽然功率大为削弱，但往往会因排汽偏离设计值等诸原因，使噪声仍然高于标准值。为此，在降压体外设计了-只双层结构的阻声罩，它系根据降压体所发出的剩余噪声的频谱--所是设计，用以有-地吸收剩余噪声。当用户按要求安装后，总消声量要达36～42分贝。

2、蒸汽安全门不锈钢消声器（TA型）

-所周知，对于锅炉等热力装置的安全门，其排汽即应避遥遥过大的噪声，-应让汽流顺利排出，为此，以往-见的--节流及小孔喷注的消声手-应不-采用，这种限制-来是安全门不锈钢消声器的设计难-，也是安全门不锈钢消声器消声-果差的原因。本-用-型用于安全门的不锈钢消声器遥遥采用了抗、喷、阻的消声原理，其-以大孔扩容代替了直径较小的控流孔，在结构上-强化了抗、喷、阻消声机理，达到了理-的消声-果。

3、低压蒸汽不锈钢消声器（TD型）

各工矿企业遥遥着大量01.3MPa及以下的低压锅炉，在电站热力系统-也有着大量的低压热力装置，如背压式汽轮机、除氧器、辅助气器、汽轮油泵、锅炉连续排污、定期排污膨胀器等。上述设备的排汽管要求配置结构轻便、安装前方便的不锈钢消声器。本厂针对不同的消声对象，设计有-用的除氧器系列、背压式汽轮几系列及其它系列产品，可满足用户的要求。上述排汽不锈钢消声器其消声-果能满足《工业企业噪声卫生标准》的要求，已在-内-得了-的应用。用于N3型汽轮机，20T/H低压锅炉过热器蒸汽排放。锅炉压力13at，蒸发两20T/H、排汽量10T/H。

4、背压式汽轮机排汽不锈钢消声器（ TDb 系列）

5 、高压除氧器排汽不锈钢消声器（ TDy ）

蒸汽不锈钢消声器--：

1、消声量大，-火排汽消声≥42dBA 安全门排汽消声≥39dBA 风机消声≥28dBA 高压除氧器消声≥35dBA

2、蒸汽不锈钢消声器体积小、-量轻、安装方便。

3、蒸汽不锈钢消声器-种-、有小孔型、通孔型、小孔带阻声罩型、通孔带阻声罩型。

4、蒸汽不锈钢消声器使且-长，-长可达30年。该厂生产的ZXP、ZXA及GZF系列蒸汽不锈钢消声器可满足各种参数锅炉向空排汽、安全阀排汽及锅炉送风机-的降噪消声要求，同时也-用于石油、化工、冶金、纺织等工业的锅炉蒸汽排放及其它气体消声排放，使之达到工业企业噪声标准要求。

蒸汽不锈钢消声器--：

1、采用--消声，消声量大，排汽不锈钢消声器可达35～40分贝；安全阀不锈钢消声器可达25分贝以上；风机不锈钢消声器可达30～40分贝以上。

2、体积小，-量轻，安装简便，易维护。

3、筒体采用-质不锈钢，具有足够高的强度和-腐蚀-。

4、能单-固定、吸收排汽管道的垂直及水平热位移，使排汽管道不因不锈钢消声器的安装而受到额外的荷载，保了排汽管道在热能工作下的安全- 蒸汽不锈钢消声器本系列蒸汽不锈钢消声器，主要用于电力、化工、冶金、矿山、纺织工业锅炉蒸汽排放、风机等设备的有-消声。

蒸汽不锈钢消声器-出-势：

蒸汽不锈钢消声器主要用于电力、石油、化工、冶金、纺织等工业的锅炉蒸汽排放及其它气体消声排放的有-消声。是消除蒸汽排放-噪声的-要措施。各类锅炉排汽蒸汽不仅高温高压，且排放频带宽，衡量蒸汽排放不锈钢消声器的-坏.

蒸汽不锈钢消声器主要考虑以下三个方面：

1、锅炉蒸汽不锈钢消声器的消声量能满足《工业企业噪声标准》的要求。

2、不锈钢消声器能适应不同频率、高温和压力(低-高压、-高压、亚临界、-临界)。

3、不锈钢消声器的结构--（尺寸合理、强度高、-长、安装方便）。蒸汽不锈钢消声器是根据抗、喷、阻复合消声原理所研制，具有消声量大、体积小、-量轻及安装方便的--。

蒸汽不锈钢消声器工作原理：

蒸汽不锈钢消声器主要采用了有限-合和内部吸收的原理，在内部完成了蒸汽和被加热液体的热交换，蒸汽通过不锈钢消声器之后全部转化为了热水，避-了蒸汽和水（液体）自由-合产生强烈振动和噪声（此种低频振动和强烈噪声对设备、建筑物和人体的损害非-严-）。安装了-静不锈钢消声器之后，-噪声可下降到65分贝以下，外部噪声根据实际情况，可以下降到60～45分贝以下，达到非-安静的-果。

蒸汽不锈钢消声器主要建立在“小孔喷注”理论结合阻抗扩容吸声的消声原理，锅炉蒸汽排放一般流速-，气流噪声高，需-以通孔扩流，经过-次通孔后的蒸汽在抗-扩张室得到降压降流，气流再经小孔喷出，喷出后其各倍频带的声功率已降低，而声压-的频率被-高到20000Hz以上范围，其噪声大为削弱，但部分频率的二次噪-还需要进-步消声，我们在扩张室外加装阻-吸声棉结构，它系根据降压体所发出的剩余噪声的频谱--所设计，用以有-地吸收剩余噪声。当用户按要求安装后，消声量可达30-42分贝。使之达到<<工业企业噪声标准>>要求。

蒸汽不锈钢消声器订购选型：

蒸汽不锈钢消声器是按各参数要求进行-心设计的，在订购潜水式蒸汽不锈钢消声器时须提供下列资料，才能-得--良的消声-果和遥遥-果：

（1）蒸汽压力的上下限；

（2）蒸汽管通径、壁厚；

（3）单位时间内的蒸汽消耗量（或者热水消耗量、工艺耗热量）；

（4）水温的上限要求；

（5）被加热液体的主要成分（酸碱度、颗粒物直径与含量）及用途。

蒸汽不锈钢消声器订货须知：

1、蒸汽不锈钢消声器：

a、主机设备型号或（锅炉）蒸发量；

b、排汽管入口处蒸汽额定参数：压力、温度；

c、排汽管结构参数：管径、壁厚、材质、长度及弯头数量；

d、排气管道-阀门的型号、规格及数量。

2、安全阀不锈钢消声器：

a、主机设备型号或（锅炉）蒸发量；

b、安全阀参数：排放量、启跳压力、介质温度；

c、安全阀后排汽管道结构参数：管径、壁厚、材质及长度。潜水式蒸汽释放不锈钢消声器主要用于蒸汽对液体加温的直接利用和尾蒸汽的余热回收，是-种环保与节能设备。主要用于食-、化工、-、洗浴等行业，用于消除蒸汽和水-合时产生的强烈噪声。

衡量潜水式蒸汽释放不锈钢消声器是否适用，主要考虑以下六个方面：

1、蒸汽不锈钢消声器能否满足-家《工业企业厂界环境噪声排放标准》、《社会生活环境噪声排放标准》等环保标准的要求。

2、蒸汽不锈钢消声器能不能满足蒸汽压力上下限的遥遥要求。

3、蒸汽不锈钢消声器能不能满足被加热液体温度的-高要求。

4、蒸汽不锈钢消声器的材质是否满足液体成分（腐蚀-）的要求。

5、蒸汽不锈钢消声器材质对水质的影响是否满足遥遥要求。

6、蒸汽不锈钢消声器的抗结垢能力的-坏、及维护是否方便。

蒸汽不锈钢消声器系列及外形尺寸：

1、锅炉-火排汽不锈钢消声器（TB系列、过热蒸汽用）

型号	类别	外形尺寸			底座螺孔			接管规格	配套汽轮机型号
		总长	外壳高度	壳体外径	孔距	孔径	孔数	接管规格
		L	L1	D	b	d1	n	d 0 ×δ
TB-39-35/15( 过 )	-压	1556	1356	460	322	20	4	57 × 3.5	N6
TB-39-65/25( 过 )		1848	1648	560	392	20	4	76 × 4	N12
TB-39-100/35( 过 )		1818	1618	675	472	20	4	108 × 4.5	N20
TB-39-130/40( 过 )		1890	1690	675	472	20	4	108 × 4.5	N25
TB-54-35/10( 过 )	次高压	1296	1096	460	322	20	4	57 × 3.5	N6
TB-54-72/25( 过 )		1564	1364	560	392	20	4	76 × 5	N12
TB-100-130/40( 过 )		1854	1654	675	472	20	4	108 × 4.5	N25
TB-100-130/65( 过 )	高压	2142	1942	675	472	23	4	108 × 4.5	N25
TB-100-220/60( 过 )		2142	1942	675	472	23	4	133 × 10	N50
TB-100-220/85( 过 )		2466	2266	675	472	23	4	133 × 10	N50
TB-100--410/100( 过 )		5646	2446	675	472	23	4	159 × 10	N100
TB-140- ( 过 )	-高压	2358	2158	675	472	23	4	133 × 16
TB-140-670/200( 过 )	-高压	2854	2654	805	565	27	4	233 × 16	N200
TB-170-1000/200( 过 )	亚临界	3100	2900	805	565	27	4	133 × 18	N300
TB-28/510-610/40( 过 )	再热器出口	1854	1654	675	472	20	4	133 × 10	N200
TB-39-555-1000/100( 过 )	再热器出口	2646	2446	675	472	27	4	168 × 8	N300

2 、锅炉不锈钢消声器（ TA 系列、过热蒸汽用）

型号	类别	外形尺寸			底座螺孔			接管规格	配套汽轮机型号
		总长	外壳高度	壳体外径	孔距	孔径	孔数	接管规格
		L	L1	D	b	d1	n	d 0 ×δ
TA-39-65/15( 过 )	-压	1334	1334	380	272	20	20	89 × 5	N12
TA-54-75/25( 过 )	次高压	1686	1486	440	314	20	20	108 × 5	N12
TA-100-130/80( 过 )	高压	2610	2360	673	474	23	23	159 × 5	N25
TA-100-220/85( 过 )		2610	2360	673	474	23	23	219 × 6	N50
TA-100-220/125( 过 )		2234	1984	825	579	23	23	273 × 7	N50
TA-100-410/70( 过 )		2076	1876	685	483	23	23	273 × 7	N100
TA-140-420/100( 过 )	-高压	2270	2020	825	579	23	23	273 × 7	N125
TA-140-670/100( 过 )		2270	2020	825	579	23	23	219 × 8	N200
TA-140-670/200( 过 )		2455	2205	1160	810	27	27	273 × 8	N200
TA-170-1000/280( 过 )	亚临界	2960	2710	1310	914	27	27	273 × 14	N300
TA-28/510-670/100( 过 )	再热器出口	2054	1804	785	552	23	23	325 × 13	N200
TA-28/510-670/100( 过 )	再热器出口	2344	2094	935	655	27	27	325 × 18	N300

3 、锅炉汽包安全门排汽不锈钢消声器（ TA 系列、饱和蒸汽用）

型号	类别	外形尺寸			底座螺孔			接管规格	配套汽轮机型号
		总长	外壳高度	壳体外径	孔距	孔径	孔数	接管规格
		L	L1	D	b	d1	4	d 0 ×δ
TA-39-65/15( 饱 )	-压	1334	1334	380	272	20	4	89 × 5	N12
TA-54-75/25( 饱 )	次高压	1686	1486	440	314	20	4	108 × 5	N12
TA-100-130/80( 饱 )	高压	2510	2260	673	474	23	4	159 × 5	N25
TA-100-220/85( 饱 )		2510	2260	376	474	23	4	219 × 5	N50
TA-100-220/125( 饱 )		2084	1834	825	579	23	4	273 × 7	N50
TA-100-410/70( 饱 )		1976	1776	685	483	23	4	273 × 7	N100
TA-140-420/100( 饱 )	-高压	2120	1870	825	579	23	4	273 × 7	N125
TA-140-670/100( 饱 )		2120	1870	825	579	23	4	219 × 6	N200
TA-140-670/200( 饱 )		2305	2055	1160	810	27	4	273 × 7	N200
TA-170-1000/280( 饱 )	亚临界	2810	2560	1310	914	27	4	273 × 7	N300
TA-32/336-670/200( 饱 )	再热器出口	2160	1910	985	690	27	4	426 × 7	N200
TA-39/336-1000/200( 饱 )	再热器出口	2344	2014	955	655	27	4	325 × 7	N300

4 、背压式汽轮机排汽不锈钢消声器（ TDb 系列）

型号	外形尺寸			底座螺孔			接管规格	用途
	总长	外壳高度	壳体外径	孔距	孔径	孔数	接管规格
	L	L1	D	b	d1	n	d 0 ×δ
TDb-5-20	1600	1400	706	479	20	4	325 × 6	背压、手动及安全门排汽不锈钢消声器
TDb-5-50	2200	2000	757	532	23	4	377 × 6	背压、手动及安全门排汽不锈钢消声器
TDb-10-20	1650	1450	706	479	20	4	325 × 7	抽汽、手动及安全门排汽不锈钢消声器
TDb-10-50	2300	2100	806	566	23	4	426 × 8
TDb-14-20	1700	1500	706	479	20	4	325 × 7
TDb-14-50	2400	2200	806	566	23	4	426 × 8

蒸汽不锈钢消声器说明：

1 、表 1 、表 2 、表 3 、表 4 产品外形图均参见图 1 ；

2 、当用户排汽接管规格与表不符时，外形尺寸将与表有所变化；

3 、热力设备之蒸汽排放对象-类繁-，本厂将根据用户所提出的排汽量、蒸汽压力及接管尺寸设计制作各种规格的不锈钢消声器。

5 、高压除氧器排汽不锈钢消声器（ TDy ）

型号	外形尺寸			底座螺孔				接管规格	用途
	总长	外壳高度	壳体外径	底座高	孔距	孔径	孔数	接管规格
	L	L1	D	L2	a	b	Φ d-n	d 0 ×δ
TDy-6-220/8	1700	100	325	800	100	410	20-4	76 × 4	N50
TDy-6-420/15	1700	100	325	800	100	410	20-4	89 × 4	N100 N125
TDy-6-670/24	1900	100	377	1000	120	460	20-4	133 × 4.5	N200
TDy-6-1000/35	2000	150	402	1000	140	500	20-4	159 × 4.5	N300,N600

例4：TDb系列：“TDb-5-20”型

用于低压背压式汽轮机启、停-的蒸汽排放、事故状态的手控或安全门排放。排汽压力4-6at、排汽量20T/H。

背压式汽轮机的蒸汽排放分抽气排放及背压排放两类，-者为过热蒸汽，型号后标注（过）字，后者基本上可视为饱和蒸汽，型号后标注（饱）字。

例5：TDy系列：“TDy-6-220/8”型

用于N50型汽轮机高压除氧器-部排放汽-气-合体。除氧压力6at，锅炉蒸发两220T

/H、除氧器排汽量8T/H。

蒸汽不锈钢消声器订货选型须知：

本厂生产的排汽不锈钢消声器系列是按照用户的蒸汽排放对象及排放要求-心设计的，为此，只有产品与排放对象、蒸汽参数及排放量-符合才能-得理-的消声-果。因此，在订购不锈钢消声器时-须提供下列参数：

①对火力发电厂应提供汽机型号、锅炉容量你、蒸汽压力、温度；

②遥遥对象（如用于锅炉过热-排放或汽包安全门排放等）；

③排放量T/H；

④原有的排汽管外径、壁厚；

⑤如需委托本厂进行安装设计，则应提供原排汽管路安装图。

对本产品说明书-未列如的型号，用户可以提供上述有关资料，有本厂代为选型。

蒸汽不锈钢消声器安装须知：

①蒸汽不锈钢消声器应垂直于厂房-安装，如图3所示，用型钢支架将蒸汽不锈钢消声器座架与厂房相固定。

②为增加厂房-高空的抗风能力，蒸汽不锈钢消声器体采用支撑式支座，为此，蒸汽不锈钢消声器-的排气管应有--膨胀弯管以吸收热胀，如原排汽管中垂直方向已装有疏水盘，则膨胀弯管要-装。

③蒸汽不锈钢消声器体底部均设计有疏水管或疏水孔，应-查孔口应畅通。

④排汽管穿出厂房-平台的洞口，应有薄钢板制作防雨罩-只（如图3）。

⑤对安全门，原则上-只安全门配-只不锈钢消声器，安全门有单座及双座两种，对双座式可在安装时将排汽管合并成-根总管与不锈钢消声器相连通，但对排汽量较大的双座式安全门，也可以安装两只不锈钢消声器。

⑥对用于除氧器、射汽式抽气器排汽等小排量的蒸汽不锈钢消声器，外形设计成管式，安装较为方便。安装方式如图4所示，蒸汽不锈钢消声器垂直地沿主厂房墙、柱安装。在墙、柱上设置型钢滑动支架，将蒸汽不锈钢消声器及管道架设其上，蒸汽不锈钢消声器排放口应对着屋一方向。应注意，该型蒸汽不锈钢消声器出厂时已制有固定支座，当采用滑动支架式安装时，固定支座可以不用。如图4。

蒸汽不锈钢消声器选型指南：

蒸汽不锈钢消声器分下列三大类型：

①TB型排汽不锈钢消声器：用于高、-压锅炉-火排汽消声，由表1选型。

②TB型排汽不锈钢消声器：用于高、-压蒸汽安全门排放消声，由表2、表3选型。

③TD型低压通孔不锈钢消声器：用于各种0.16Mpa以下的锅炉、除氧器、背压式汽轮机及其余电站辅机装置的蒸汽排汽消声。由表4、表5选型。凡表-未列入的，用户可提供设备的蒸汽参数、排放量及管道接口尺寸等资料，由本厂代为选型。

蒸汽不锈钢消声器型号模式：（Ⅰ）（Ⅱ）（Ⅲ）

（Ⅰ）由两个或三个英文字母组成：

-一个字母表示不锈钢消声器结构-征　T—通孔式不锈钢消声器。

-二个字母表示消声对象　B—锅炉-火排汽及其他人工排汽 A—安全门　D—低压通孔式不锈钢消声器

当用于某些特殊用途时，还设置了用英文小写字母表示的-三个字母，如：b—背压式汽轮机　y—除氧器

（Ⅱ）表示锅炉蒸汽的-对压力，at（对于-间再热机组的再热器，则用分式-的分母表示温度）。

（Ⅲ）分子表示锅炉蒸发量T/H；分母表示不锈钢消声器排汽量T/H。

此外，对需要区分过热蒸汽及饱和蒸汽的不锈钢消声器，在-Ⅲ栏后，另加（过）或（饱）字样，以示区别。

蒸汽不锈钢消声器选型示例：

例1：TB系列：“TB-140-420/100（过）”型

用于N125型汽轮机，420T/H-高压锅炉过热器-火时的蒸汽排放。锅炉压力140at，蒸汽发量420T/H、排汽量100T/H。

例2：TB系列：“TB-100-220/85（饱）”型

用于N50型汽轮机，220T/H高压锅炉汽包安全门蒸汽排放。锅炉压力100at，蒸发量220T/H、排汽量85T/H。

例3：TD系列：“TD-13-20/10（过）”型

抗喷阻型不锈钢消声器在火力发电厂-的应用：

序号	不锈钢消声器用途	蒸汽-质	型号示例
-	锅炉
1	过热器安全门	过热蒸汽	TA-100-20/85
2	过热器-火排汽	过热蒸汽	TB-100-410/100
3	汽包安全门	饱和蒸汽	TA-100-410/70
4	再热器热-安全门	过热蒸汽	TA-28/540-670/100
5	再热器手控排汽	过热蒸汽	TB-28/540-670/40
6	再热器冷-安全门	饱和蒸汽	TA-32/336-670/200
二	除氧器热水箱
1	除氧器安全门	饱和蒸汽空气-合物	TDy-6-220/8
2	除氧器安全门	饱和蒸汽	TDy-6-220/40
3	热水箱安全门	饱和蒸汽	TDy-6-220/40
三	锅炉排污
1	连续排污扩容器安全门	饱和蒸汽	TD-10-20
2	定期排污手控排汽	饱和蒸汽	TD-10-20
四	背压式汽轮机
1	抽汽安全门	过热蒸汽	TDb-14-50
2	背压安全门	饱和蒸汽	TDb-5-20
3	背压手控排汽	饱和蒸汽	TDb-5-20
五	汽轮机
1	射抽排汽	湿汽空气-合物	TD-1-0.5
2	汽轮油泵排汽	湿饱和蒸汽	TD-10-0.5
3	启、停机疏水排汽	湿饱和蒸汽	TD-10-20
